香奈儿 评论了 on Jun 15, 2017 @hareandmoon: 我用你发布的设置再次检查了你上传的 gcode 文件。没有错误了。升级到 Grbl v1.1 时是否更改了 Arduino？给一#213

还是与 v0.8 相同？如果相同，您还记得您使用的是哪个版本的 v0.8 吗？如果可能的话，$I 构建信息字符串将有助于追踪哪些更改会导致此类问题。

@hareandmoon： 没问题。Fusion360 设置更有可能是罪魁祸首。我敢打赌，会生成一些非常小的弧线或姿势不佳的弧线，Grbl 可能不喜欢它们。这可能意味着我需要在解析器中进行一些弧条件检查，以帮助避免将来出现这种情况。我会把它放在我的未来版本的开发笔记中。

@hareandmoon @chamnit对于它的价值，我直接从 Fusion 360 文件生成了工具路径和 gcode，并在 CH340 Arduino 上对其进行了测试。我在 Fusion 中使用并且通常总是使用通用 GRBL 后处理器。

我现在甚至可以通过查看 GRBL 1.1 中的“visulizer”图片来判断它何时会抛出错误。看到旅行底部疯狂的锯齿状弧线。每次我看到一个奇怪的半径或圆弧时，我就知道它会崩溃……任何想法。

也许在这里张贴你的融合抽奖？
有人为你做了 g 代码文件，看看是否出现了一些错误？

@hareandmoon在带有 CH340 USB 串行芯片的 Arduino 克隆上使用您的 Fusion 模型、通用 GRBL 后处理器、PC – Win7、cncjs（非常灵活的发送器）……没有错误。再次尝试 UGS 以外的东西。如果您不知道还能尝试什么，我强烈推荐cncjs。

只是一张纸条。

ch340 芯片遇到的错误完全是随机的，并且是由于固件问题无法修复的结果，因为固件不可编辑。错误与发件人或发送的代码无关。仅仅因为您可以将代码发送到配备 ch340 的 arduino 而不会在一次运行中出现错误，这绝对没有任何意义。

根据代码、状态请求的频率和纯粹的运气，您可能可以无误地发送代码，但我向您保证问题就在那里。例如，我有一个没有问题的 3D 分析测试代码，它可以在 16U2 arduino 上运行而不会出现错误。在具有相同版本 Grbl 的 ch340G arduino 上，我从未完成过没有错误的完整运行。它可能会导致前 100 行出错，也可能直到 800,000 行才会出错，但它会导致错误。

你可以随心所欲地做，但我永远不会用配备 ch340g 的 arduino 运行我的实际机器，因为错误会发生。我一直使用它们来测试我的 GUI 编程和其他非关键任务，但不再在机器上使用它们了。

谢谢 109JB，我肯定会购买一个真正的 Arduino，因为我使用这个克隆的越多，我对它的信心就越小。
再次感谢大家的耐心和帮助。
射线

只是作为一个观察。我尝试了 Neilferreri 关于使用 cncjs 的建议并运行了两个“容易出错”的程序，并询问什么—-运行没有问题，不止一次？？？一件事尼尔，我如何更改该程序中的 Grbl 设置？我可以在 UGS 中轻松完成，但无法在 cncjs 中弄清楚。虽然它是一个很好的发件人。
射线

@hareandmoon伟大的！我有一种感觉。在最新版本中，串行终端看起来像一个实际的终端。只需单击黑色区域并输入您需要的内容。$$ 将调出当前设置，如果您要更改很多，最好扩展终端以填满窗口。

@hareandmoon: 很高兴你找到了问题的根源。感谢您的报告。如果你有时间，你能发布有问题的UGS版本吗？@winder, UGS 开发者？还有一个失败的测试程序？也许他可以为将来遇到此问题的用户解决此问题。

当然，希望这有效….. https://www.dropbox.com/sh/e5jrtlvmswv5tft/AADUsiGs0zFqcB3Vrpxws0vSa?dl=0
dropbox 链接应该都有要求。
射线

谢谢尼尔，
雷

@hareandmoon： 好，谢谢。UGS 版本文件看起来像一个脚本文本文件。但是看看你的 UGS 图片，窗口标题显示“2.0（夜间）2017 年 6 月 14 日”。这应该足以继续下去。

@hareandmoon我最近对 ​​UGS gcode 解析器进行了比平时更多的更改，以获取一些我想尽快启用的新功能。那里可能会出现倒退。

另一种可能性是您不小心将不应存在的东西添加到 gcode 处理器中。你有什么东西"Regular Expression Pattern Remover"吗？

抱歉，Winder 不在我的范围内。我所做的唯一“编码”是更改 Grbl 设置中的一些内容，即 $=blah blah 等。我在 Fusion360 的 Grbl 后处理器中更改了一些内容，例如减少相信它可能需要数据的公差转移要求下来。我只是一个低级的吉他制造商，远远超出了他的深度……

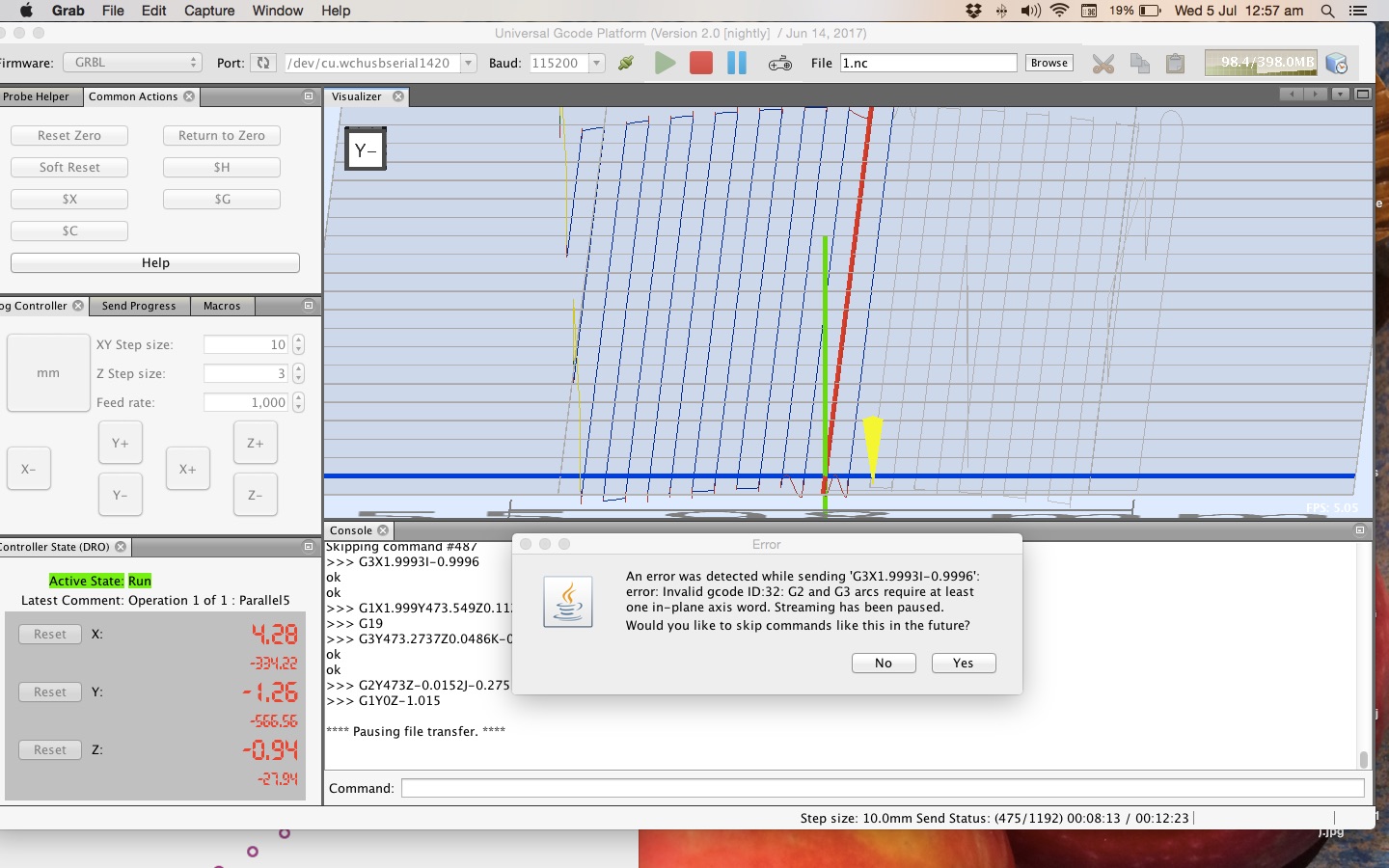

@hareandmoon在您之前发布的屏幕截图中，单击“是”向该页面添加行。如果您检查该配置页面并看到任何内容，请将其删除，这将解决您的问题。

对不起温德我不明白？如果我单击“是”框，我必须将程序“恢复”为“暂停”，但错误消息不断出现。不清楚您的添加行注释是什么意思。？

绕线器，它在首选项菜单中吗？

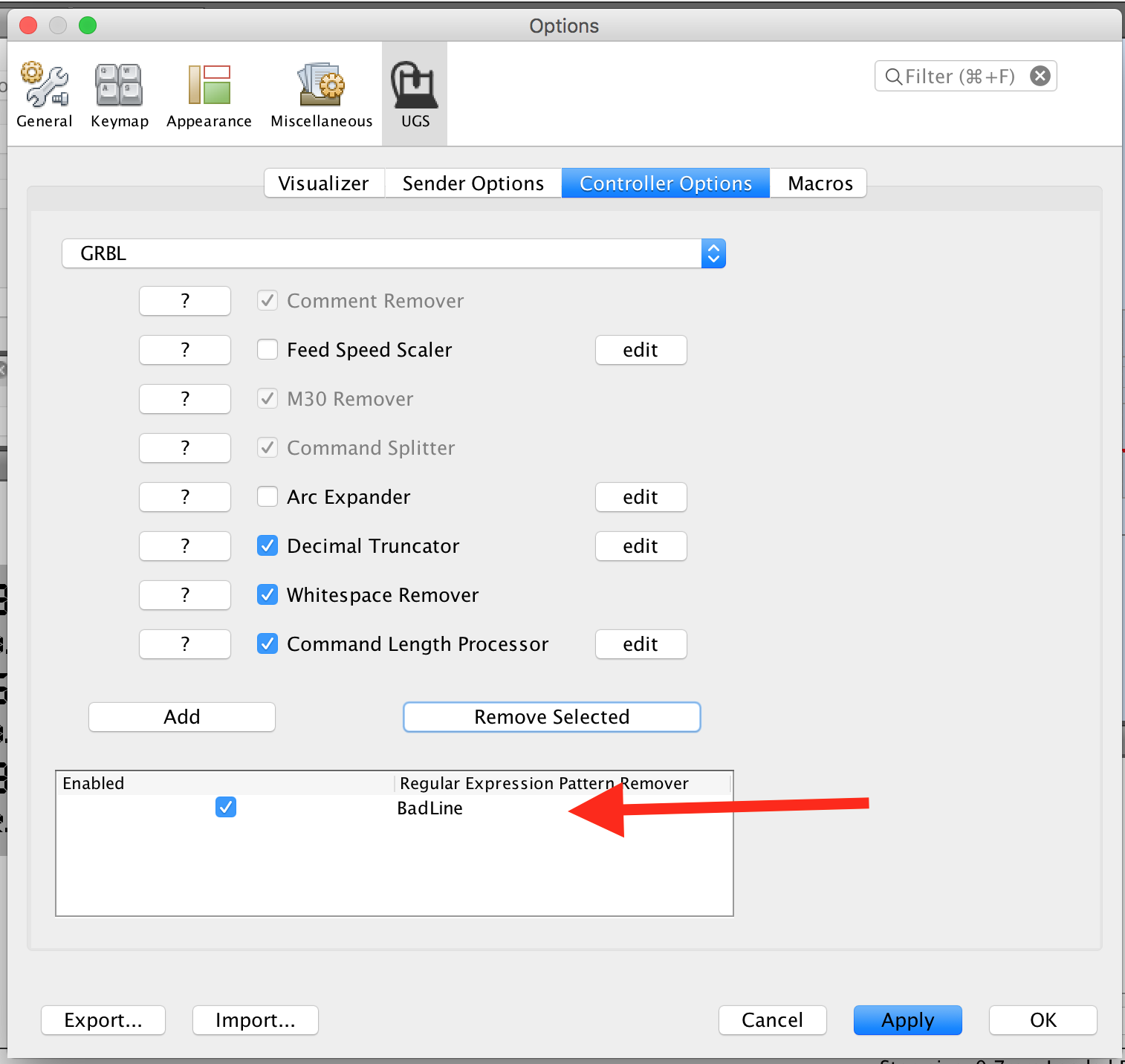

@hareandmoon那个对话框问"Would you like to skip commands like this in the future?"。当您单击“是”时，以后将跳过这些命令。因此，如果命令是"G3X...I...J..."，则下次运行该程序时将跳过该命令。它是通过自动配置跳过的"Regular Expression Pattern Remover"，在这种情况下，它可能是意外点击的，所以我们需要清除它们。

是的，它在首选项中

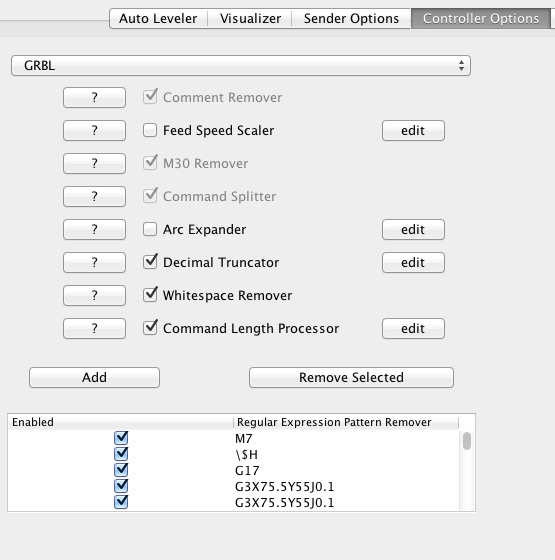

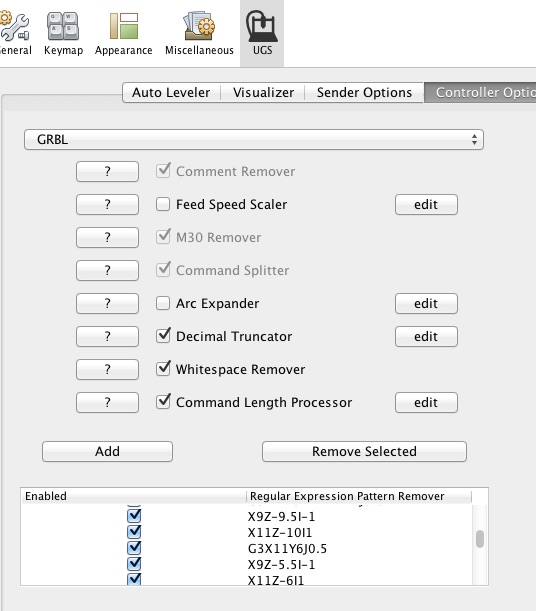

这是我认为你的意思的几个例子，我应该取消点击所有这些吗？

谢谢。

这主要是为了 Neilferreri，
我已经尝试过 cncjs 几次，虽然它可以很好地运行 .nc 文件，即使是我以前遇到过的那些文件，它在程序结束时也会做一些奇怪的事情。似乎想去 G28，这很好，但它永远不会到达那里，只是在一段时间后冻结并需要重新设置。我也错了还是“机器零”应该和家一样。我把我的家设置在左前（而不是后右），然后在归位后，然后将它发送到我的 G28（我有几个毫米离家位置）我试着把它送到零号机器，它冲向右后方！它在限位开关上崩溃了，所以我把我的机器尺寸调小了，但当再次尝试时，它做了同样的事情。你能这么好吗为了澄清我对零号机器的无知，回家，你对奇怪的行为有什么建议吗？
除此之外，我喜欢发件人，尤其是键盘慢跑。
射线

主要针对绕线器。
在听从你的所有建议后，我从“控制器选项”中删除了所有内容并运行了一个“困难”程序。首先它抛出一个 M6 错误，我想忽略吗？我点了是。然后它运行程序没有错误。
我再次运行它（首先检查控制器选项，它有…’忽略 M6’，我左键单击）并且再次完美，没有错误。然后我运行了其他几个文件，这在过去给我带来了麻烦，但它们都运行良好。“控制器选项”窗格中唯一的内容是 M6 命令，我将其保持活动状态，因为它不适用于我的设置。
我有点不敢说….”YEAH”，因为我过去有过很多错误的希望，但是给我一个星期，我会回到这个帖子上说’YES’
或者不…谢谢。
射线

@hareandmoon发出 G28 后如何将其送回零号机器？我知道 CNCJS 在作业结束时发送软重置，这会导致任何临时 (G92) 偏移量被清除。我不记得重置背后的原因，但我确实看到过关于它的帖子。

您好
，我一直试图在 Stroom 帖子中修复此问题，我注意到平行“前导半径”的默认值是“bitdiam*0.1”，它非常小，这似乎会导致 Gcode 错误。

例如，一个 1/8″ 钻头的导入半径为 0.3175mm，这太小了，无法生成良好的 gcode。
增加它，小平行路径上的错误就会消失。

我成功的另一个设置是将圆弧限制在 XY 平面、G17 上，并强制所有其他平面使用线性化路径。
设置
allowedCircularPlanes = (1 << PLANE_XY);
而不是默认的“未定义”
