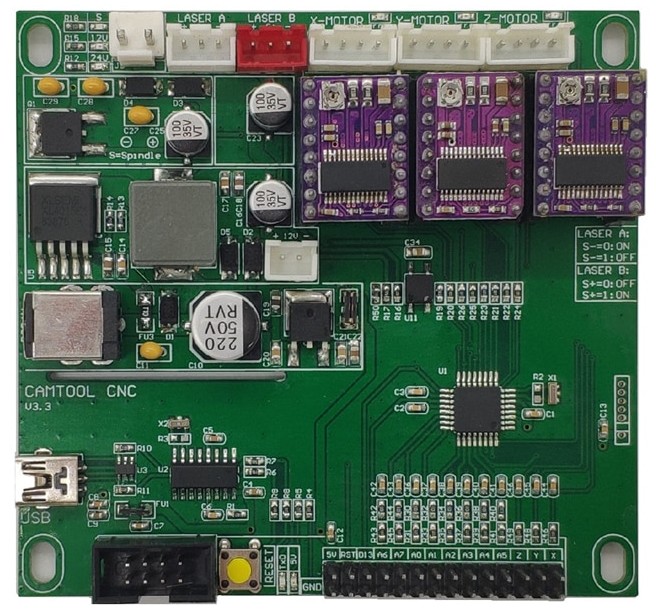

看起来 Rx 和 Tx 没有引出线。
在图片的左下角有一个 16 引脚的 IC（称为：CH340G）
我认为您需要将 3 根线焊接到 IC 上才能自己取出串行通信功能。
你应该从右上角到左边数针数。
pin1：GND
pin2：Tx
pin3：Rx
然后您可以将这 3 根线直接连接到您的蓝牙或 wifi 适配器。

这就是我想我会做的，我要测试

谢谢

CH340G 是一个串行到 usb ic
https://cdn.sparkfun.com/datasheets/Dev/Arduino/Other/CH340DS1.PDF
除非你移除 CH340G ic，否则你尝试做的事情有可能无法工作。它会通过拉起传输线来工作，并且会干扰您试图搭载到它们上的信号。您可能最终不得不砍掉电路板以获得 wifi 连接和工作。我不知道只是断开 CH340 的电源引脚是否可以解决问题，或者是否需要将其完全移除。
检查 rx/tx 路径中没有电阻器，您可以移除并焊接那里的电线 – 然后您可以从任何地方接一个地线，它应该在整个电路板上都是通用的。
如果你有原理图，那将是非常宝贵的。
我有兴趣看看结果如何。

此版本的 GRBL 不支持 ESP32。这个确实。

但请注意，直接通过 Wi-Fi 传递 G 代码不一定是个好主意。如果 Wi-Fi 不稳定，它可能会延迟某些命令、停止进程或更糟。不要认为 Wi-Fi 的可靠性是理所当然的。

由于您的电路板上写有“LASER”，它可能是激光 CNC 电路板，这意味着如果连接不够稳定，它只会在过程中停止并在天知道您使用的材料上烧一个洞当时正在做。不好，在我看来。

如果您认为该板是垃圾，只需购买一个 Arduino Mega，一些步进驱动器，如一些 A4988，为了方便起见，也许是一个 RAMPS 1.4 板，然后将整个东西连接起来。这并不难，之后它将 100% 地工作。

如果你想完全控制 Wifi，只需购买一个 Raspberry，将 GRBL Arduino 连接到 Raspberry，然后在 Raspberry 上安装CNCJS。之后，你可以轻松地通过WiFi访问整机，发送一个文件到CNCJS，它会在开始之前自动将文件下载到Raspberry ，所以即使你关闭页面，它也会继续并完成。

我有同样的板，有人知道如何在上面设置终点站吗？在这个板上很难找到信息
谢谢

我也有一个，它与 CNC 3018 Pro 一起提供。任何示意图或相关信息都会非常有用。

这里有啄木鸟板的原理图，因为有人调查过这是否只是同一块板但布局不同？

http://linksprite.com/wiki/index.php5?title=DIY_CNC_3_Axis_2418_Engraver_Machine_PCB_Milling_Wood_Carving_Router_Kit_Arduino_Grbl

它们位于左下角的 8 针连接器上。从左到右的第一行是 5v、接地、TX、RX。从左到右的底行，5v 接地，重置，最后一个我还没弄清楚的引脚，可能是 mega328p 完成启动时变高的数据引脚，以指示插入的任何东西，它现在可以启动，或者根本没有使用。

我知道，因为我今天才跟踪它，用 ESP8266 和 esp-link 测试控制它 – https://youtu.be/sqgt9ahkiZs

@daveb693
我对此一窍不通，但了解到左下方标题条上的最后三对引脚用于 ZY 和 X 端止动器。
董事会必须被告知让他们激活 $21 = 1（开）和 0（关）。
一旦设置，这将是开机时的默认设置。

任何人都可以帮助激光激活
我没有使用我的 V3.3 cnc 进行激光或路由，所以应该不会与机械的东西发生冲突，但我有兴趣用激光 A 和激光 B 插头激活其他东西。
据我所知，它们作为主轴运行，打开它们的代码写在板的背面。
S-=0 激光 1 打开
S-=1 激光 1 关闭
S+=0 激光 2 打开
S+=1 激光 2 关闭

我也明白他们的速度必须 >0 并且处于 G1 或其他运动代码中。

主轴和激光器可以同时打开吗？如果不能，需要什么代码来关闭主轴输出并打开激光器。

你好
有人能帮我吗，我有激光与 camtool cnc v3.3 主板的连接问题，我安装了一个 15 w 激光但它没有打开，我已将它连接到激光“b”但我这样做了不知道，在代码中给它什么参数？，我已经测试过，激光直接使用 12 v

对不起我的英语，我正在使用谷歌翻译
谢谢
