注释
.png "如何画一个完美的圆？ #966"){kind=avatar}
|
@sceadu50ys：将 12 美元的弧度公差设置设置为非零值。应该是0.02mm左右。 |
.png "如何画一个完美的圆？ #966"){kind=avatar}
|
感谢您的快速回复，chamnit。 我将 12 美元更改为 0.002（默认）、0.02、0.2… 结果是…… 接下来我该怎么做？ |
|
@sceadu50ys：尝试不同的 g 代码流光，如 UGS 或 bCNC。它应该工作得很好，但我没有控制器来测试它。 |
|
谢谢，我测试了UGS，$12=0.002。 结果是……
这对我来说不可能吗？:-( |
.jpg "如何画一个完美的圆？ #966"){kind=avatar}
|
你能做一个 $$ 并将输出发送给我们吗？ |
|
@sceadu50ys： 很奇怪。您使用的是本网站发布的 Grbl 版本吗？ |
.png "如何画一个完美的圆？ #966"){kind=avatar}
|
奇怪… 我注意到有些命令有一个“.”，但后面没有数字。实际上，它有 4 条线，图片中也有 4 条长直线。 |
|
嗨，钱尼特。 我下载了这个文件：http ://bit.ly/1EiviDk 可以吗？ 嗨，Norwegian-Gadgetman， 我使用了另一个扩展，“J Tech photonics laser tool(Generate Laser Gcode)”，它放在下面 M05 S0 G90 结果是……
然后，我根据 chamnit 说明用 0.9i 重写了我的 arduino。并使用 UGS 发送上面的命令…和 f…f…f…最后！哇！
我想对你的帮助表示感谢。谢谢！ |
|
@sceadu50ys： 好，谢谢。根据您使用的 v0.9i 构建日期，2015 年 3 月左右修复了一个 arc 错误。不确定您的问题是否与此相关，但至少它现在可以正常工作。 |
.png "如何画一个完美的圆？ #966"){kind=avatar}
|

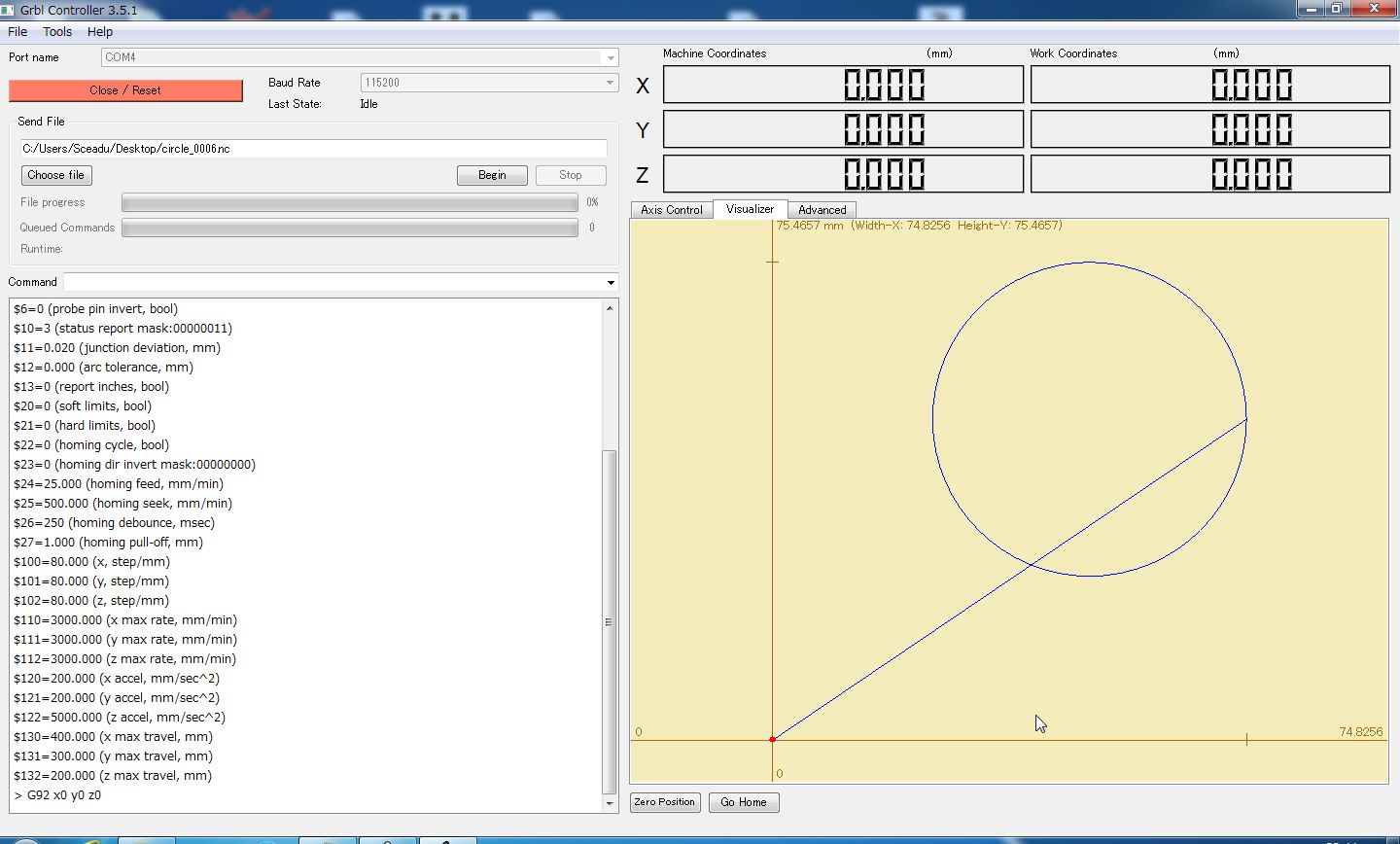

Grbl Controller 3.5.1 有一个错误，可能会使用其可视化工具在错误的方向绘制 G3 弧线。我建议您使用其他 G 代码发送器来发送 G 代码文件。 |
|
谢谢，我会用 UGS |
嗨，我是新手，很抱歉提出不成熟的问题和糟糕的英语。
我的激光切割机是从 Aliexpress 买的，就像这样，我重写了一个 0.9j FW。
http://goo.gl/yf3pFi
我用 Inkscape 写了一个 5cm 直径的圆，并用激光雕刻机扩展导出了一个 G 代码。
输出命令是…
F2000
G90
G21
G0 X74.8256 Y50.6748
M03 S255
G1F1000.000000
G03 X67.5646 Y33.145 I-24.7909 J0。
G03 X50.0348 Y25.8839 I-17.5298 J17.5298
G03 X32.5049 Y33.145 I-0。J24.7909
G03 X25.2439 Y50.6748 I17.5298 J17.5298
G03 X27.131 Y60.1619 I24.7909 J0.
G03 X32.5049 Y68.2046 I22.9038 J-9.4871
G03 X40.5477 Y73.5786 I17.5298 J-17.5298
G03 X50.0348 Y75.4657 I9.4871 J-22.9038
G03 X67.5646 Y68.2046 I-17.5298 J-24.7909
G03 X74.8256 Y50.6748 I-17.5298 J-17.5298
G1 X74.8256 Y50.6748
M05 S0
F2000
G0 X0.000 Y0.000
M05
M02
结果如上。这是一个多边形:-(
为什么我不能画圆？
谢谢，
