好的…解决…没有并联开关，每轴 2 个，引脚和地之间有 .1uf 帽，没有电阻器，没有 5vdc 到任何地方。$20=0 , $21=1 , $22=1 #define HOMING_FORCE_SET_ORIGIN // 取消注释以启用。 |
已解决………限制和归位设置 – 推荐的方式是什么 #1065
|
好的…解决…没有并联开关，每轴 2 个，引脚和地之间有 .1uf 帽，没有电阻器，没有 5vdc 到任何地方。$20=0 , $21=1 , $22=1 #define HOMING_FORCE_SET_ORIGIN // 取消注释以启用。 |
.jpg "已解决.........限制和归位设置 - 推荐的方式是什么 #1065"){kind=avatar}
在过去一周左右的时间里，我一直在研究有关限位开关/归位设置的论坛，以获取最新和充满希望的所有未来版本的 GRBL。那里有很多意见……拜托，推荐的设置是什么：-
NO switches in Parallel
NC switches in parallel
上拉电阻，什么值
下拉电阻，什么值。
一张张贴的接线图和一组说明将作为便利贴张贴在论坛顶部，因为这似乎是一个非常常见的问题。（请注意我不是在喊：p）
什么 GRBL 设置：
我假设 $22=1
$20=??
$21=??
我想合并硬限制，因为我已经在另一个设置中成功地使用了这些。
我运行一个通用的 3 轴铣床，它也可以作为 2 轴激光器运行。
我有 6 个限位开关，每轴 2 个，目前并联连接，没有连接到引脚和接地。没有电阻器或电容器。屏蔽电缆。
3 Axis Homing 适用于这两种设置，我认为在该级别没有冲突。

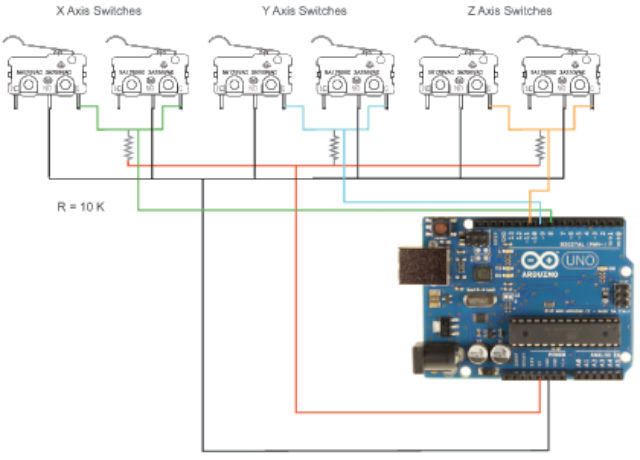

这是我遇到的图表，这是正确的吗？？？？
