注释
.jpg "不受支持的声明 G40、G41、G42、G43 #1121"){kind=avatar}
成员
|
@Martinlipo：请参阅支持的 g 代码命令列表。它也在主页的底部。您需要从您的程序中删除不受支持的 g 代码。如果您将 CAM 后处理器配置为导出到 Grbl，则可以使用文本编辑器手动或自动完成此操作。大多数流行的 CAM 程序都有一个 Grbl 帖子。你可能想调查一下。 |
.jpg "不受支持的声明 G40、G41、G42、G43 #1121"){kind=avatar}
.png "不受支持的声明 G40、G41、G42、G43 #1121"){kind=avatar}
作者
|

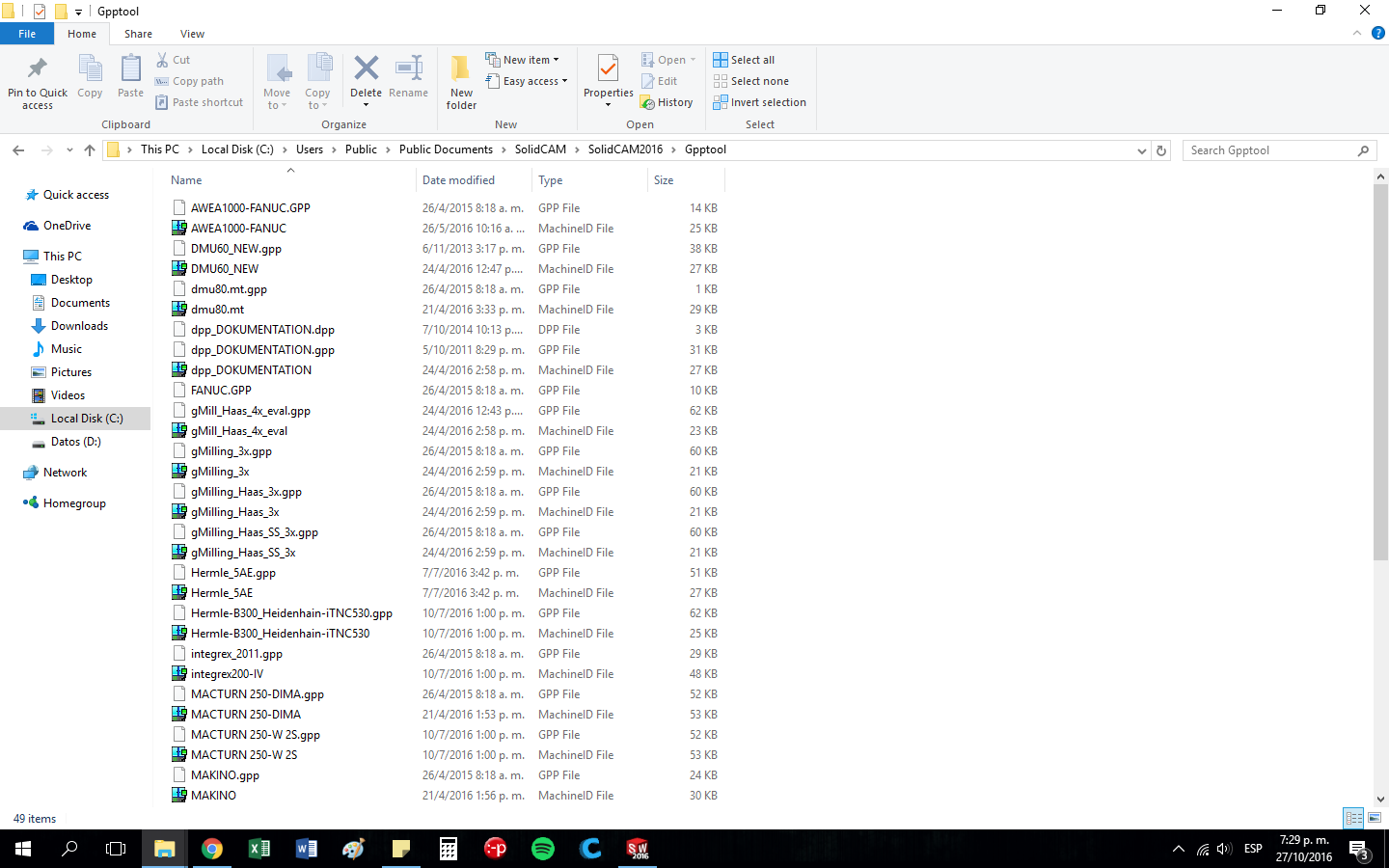

谢谢 Chamnit，现在我可以在这里看到后处理器，但我不知道如何设置，因为扩展名是 .GPP 而 Grbl 库没有。 我找到一篇文章。 这是 solidcam 的后处理器文件目录： |
作者
|
嗨 jahnj0584，我在阿根廷的工作中得到了硬件密钥。 |
你好，我叫 Martin Vargas，三年前在数控机床上工作。
我用 shield v3 更新了我的数控机床。它似乎运作良好。

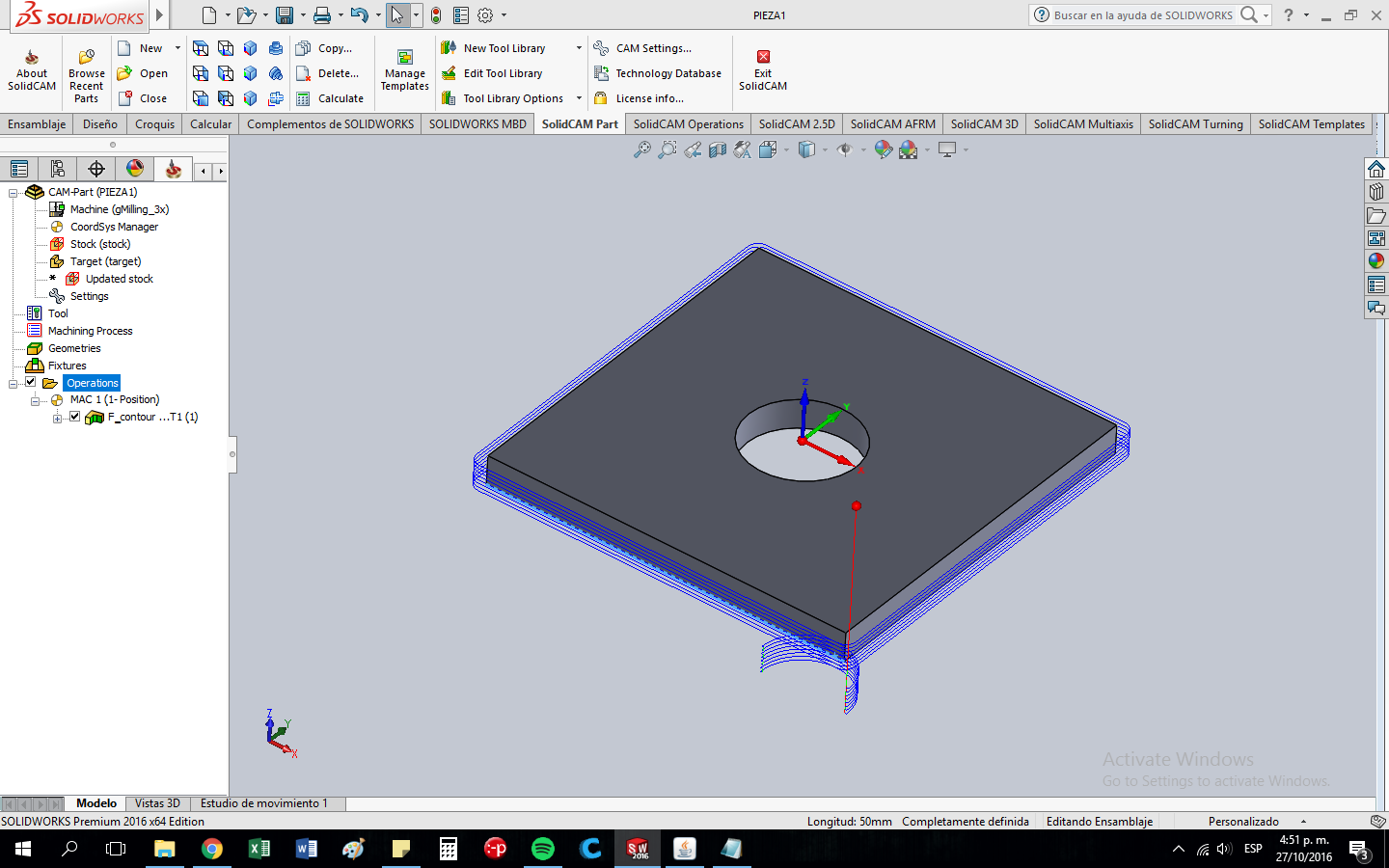

问题是我使用 Solidcam2016（在 Solidworks 上）生成 G 代码，显然 GRBL 无法将许多代码识别为 G40、G42、G43 等。这会导致我的机器出现问题。
有人可以帮我解决这些问题吗？

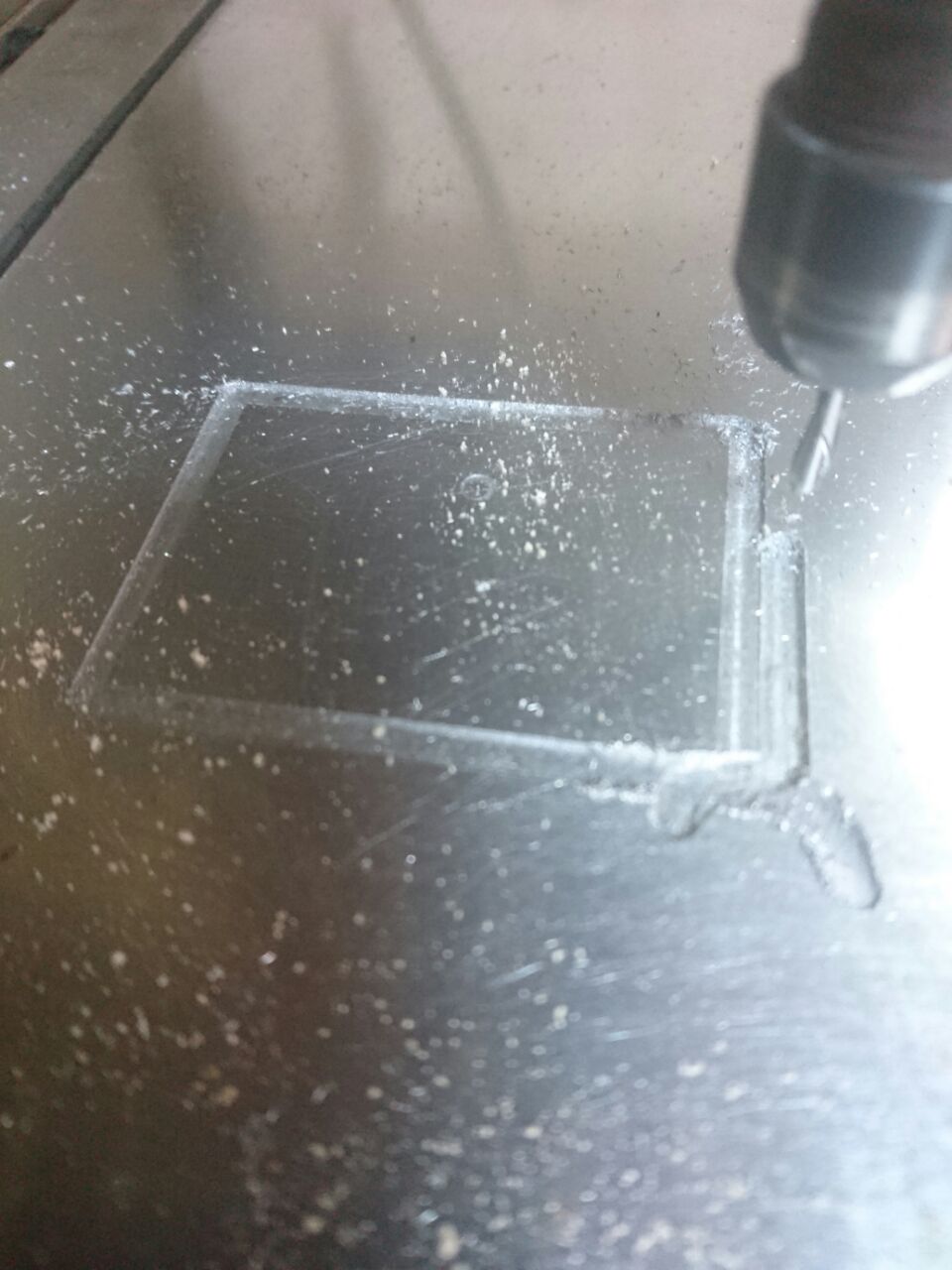

这是该部分的照片：
IIn this picture you can see the displacement out of the line；
这里我留下一个solidcam2016生成的代码，
%
O1000 (PIEZA1)
N100 (补偿磨损)
N102 (REV-0.70)
N104 (OCT-27-2016-4:23:59PM)
N106（工具 1 – 直径 3。）
N1 G90 G17 G40 G80 G00
N108 M06 T1 ()
N110 (F轮廓)
N112 G00 G54 G90 X30.749 Y-32.5 S3500 M03
N114 G43 H1 Z120。
N116 Z25。
N118 Z2。
N120 G01 Z-0.5 F50。
N122 G41 D1 X31。F1500。
N124 G03 X25。Y-26.5 I-6。J0。
N126 G01 X-25。
N128 G02 X-26.5 Y-25。I0。J1.5
N130 G01 Y25。
N132 G02 X-25。Y26.5 I1.5 J0。
N134 G01 X25。
N136 G02 X26.5 Y25。I0。J-1.5
N138 G01 Y-25。
N140 G02 X25。Y-26.5 I-1.5 J0。
N142 G03 X19。Y-32.5 I0。J-6。
N144 G01 G40 X19.251
N146 Z-1。F50。
N148 G42 D1 X19。F1500。
N150 G02 X25。Y-26.5 I6。J0。
N152 G03 X26.5 Y-25。I0。J1.5
N154 G01 Y25。
N156 G03 X25。Y26.5 I-1.5 J0。
N158 G01 X-25。
N160 G03 X-26.5 Y25。I0。J-1.5
N162 G01 Y-25。
N164 G03 X-25。Y-26.5 I1.5 J0。
N166 G01 X25。
N168 G02 X31。Y-32.5 I0。J-6。
N170 G01 G40 X30.749
N172 Z-1.5 F50。
N174 G41 D1 X31。F1500。
N176 G03 X25。Y-26.5 I-6。J0。
N178 G01 X-25。
N180 G02 X-26.5 Y-25。I0。J1.5
N182 G01 Y25。
N184 G02 X-25。Y26.5 I1.5 J0。
N186 G01 X25。
N188 G02 X26.5 Y25。I0。J-1.5
N190 G01 Y-25。
N192 G02 X25。Y-26.5 I-1.5 J0。
N194 G03 X19。Y-32.5 I0。J-6。
N196 G01 G40 X19.251
N198 Z-2。F50。
N200 G42 D1 X19。F1500。
N202 G02 X25。Y-26.5 I6。J0。
N204 G03 X26.5 Y-25。I0。J1.5
N206 G01 Y25。
N208 G03 X25。Y26.5 I-1.5 J0。
N210 G01 X-25。
N212 G03 X-26.5 Y25。I0。J-1.5
N214 G01 Y-25。
N216 G03 X-25。Y-26.5 I1.5 J0。
N218 G01 X25。
N220 G02 X31。Y-32.5 I0。J-6。
N222 G01 G40 X30.749
N224 Z-2.5 F50。
N226 G41 D1 X31。F1500。
N228 G03 X25。Y-26.5 I-6。J0。
N230 G01 X-25。
N232 G02 X-26.5 Y-25。I0。J1.5
N234 G01 Y25。
N236 G02 X-25。Y26.5 I1.5 J0。
N238 G01 X25。
N240 G02 X26.5 Y25。I0。J-1.5
N242 G01 Y-25。
N244 G02 X25。Y-26.5 I-1.5 J0。
N246 G03 X19。Y-32.5 I0。J-6。
N248 G01 G40 X19.251
N250 Z-3。F50。
N252 G42 D1 X19。F1500。
N254 G02 X25。Y-26.5 I6。J0。
N256 G03 X26.5 Y-25。I0。J1.5
N258 G01 Y25。
N260 G03 X25。Y26.5 I-1.5 J0。
N262 G01 X-25。
N264 G03 X-26.5 Y25。I0。J-1.5
N266 G01 Y-25。
N268 G03 X-25。Y-26.5 I1.5 J0。
N270 G01 X25。
N272 G02 X31。Y-32.5 I0。J-6。
N274 G01 G40 X30.749
N276 Z-3.5 F50。
N278 G41 D1 X31。F1500。
N280 G03 X25。Y-26.5 I-6。J0。
N282 G01 X-25。
N284 G02 X-26.5 Y-25。I0。J1.5
N286 G01 Y25。
N288 G02 X-25。Y26.5 I1.5 J0。
N290 G01 X25。
N292 G02 X26.5 Y25。I0。J-1.5
N294 G01 Y-25。
N296 G02 X25。Y-26.5 I-1.5 J0。
N298 G03 X19。Y-32.5 I0。J-6。
N300 G01 G40 X19.251
N302 Z-4。F50。
N304 G42 D1 X19。F1500。
N306 G02 X25。Y-26.5 I6。J0。
N308 G03 X26.5 Y-25。I0。J1.5
N310 G01 Y25。
N312 G03 X25。Y26.5 I-1.5 J0。
N314 G01 X-25。
N316 G03 X-26.5 Y25。I0。J-1.5
N318 G01 Y-25。
N320 G03 X-25。Y-26.5 I1.5 J0。
N322 G01 X25。
N324 G02 X31。Y-32.5 I0。J-6。
N326 G01 G40 X30.749
N328 G00 Z25。
N330 M05
N332 G00 G28 G91 Z0
N334 G00 G28 G91 X-15.0 Y0。
N336 G90
N338 M06 T1
N340 M30
%
如果我将普通驱动程序与 MACH3 一起使用，则该部分可以正常完成。
