嘿伙计们，我是新来的，所以请耐心等待：

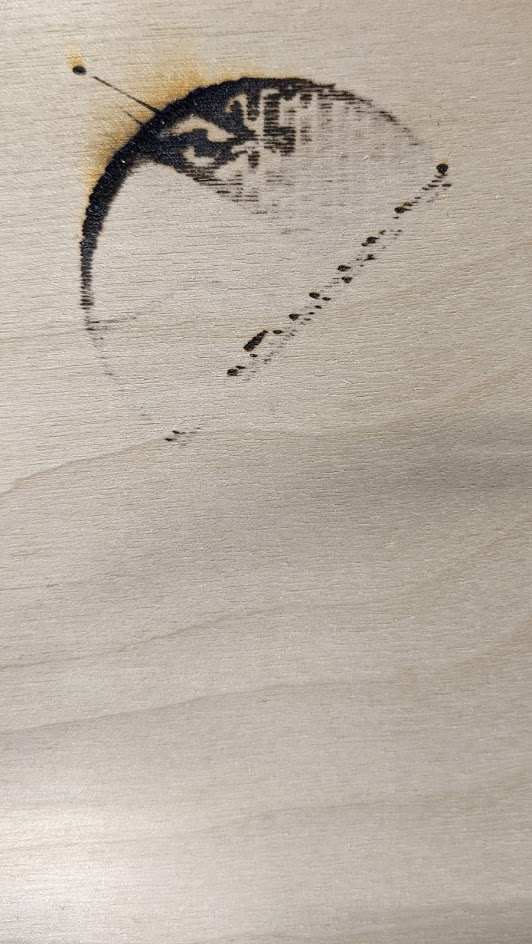

我是木工培训中心的一名学生，我的讲师在我面前放了一个 JTech 2.5W 激光装置，撞上了带有 Arduino Uno 的 CNC 防护罩。最后一个试图“让它工作”的学生烧坏了我们的激光二极管，并因错误接线而炸毁了一个 CNC 屏蔽。我将它与新的 CNC/Uno 组合放回原处，但我的前几次测试运行并没有那么热（包括图片，因为它制作了漂亮的手机壁纸）。

激光开始减弱，最终溅射到根本无法发射的地步。JTech 的客户支持说很可能是激光二极管本身，他给我发了一个新的，我现在已经安装了。

经过几天快速学习激光软件后，我能够运行一些程序（激光现在工作正常），除了 PWM 不存在。CW 点（手动模式），但 TTL 不响应 M3 或 M5。JTech 建议我尝试运行的 Gcode 是 G1 F100 M3 S1000。什么都没发生。我发现最适合我使用的软件是 LaserGRBL。我可以很好地控制机器上的电机，我可以运行程序并打开手动模式，但这对于激光器的能力来说是不可接受的。

JTech 告诉我 Uno 板应该在引脚 11 读取 4.7-5 V 的电压，这显然控制着 PWM。而不是 4.7，我什么也得不到。0. 一点也没有。有谁知道是什么导致了这个短路？
注意：我们有 2 块 arduino 板，当我更换旧板时，一块是全新的，两块板在引脚 11 处的读数均为 0V。

激光烧录错误引脚 11.zip

帮助？
