@jahnj0584: 5V 来自 Arduino 作为控制电压。因此，它不会提供大量电流。

是的你可以。进给保持、恢复（循环开始）和复位在模拟引脚上，但设置为数字 I/O。我建议用滤波电路或 IC 为它们接线，以防止读数错误。

对于急停，最好切断电源。对于 grbl，推荐的方法是直接连接到硬复位引脚。如果它接地，它将使 Arduino 进入无限期挂起状态，直到引脚断开连接。

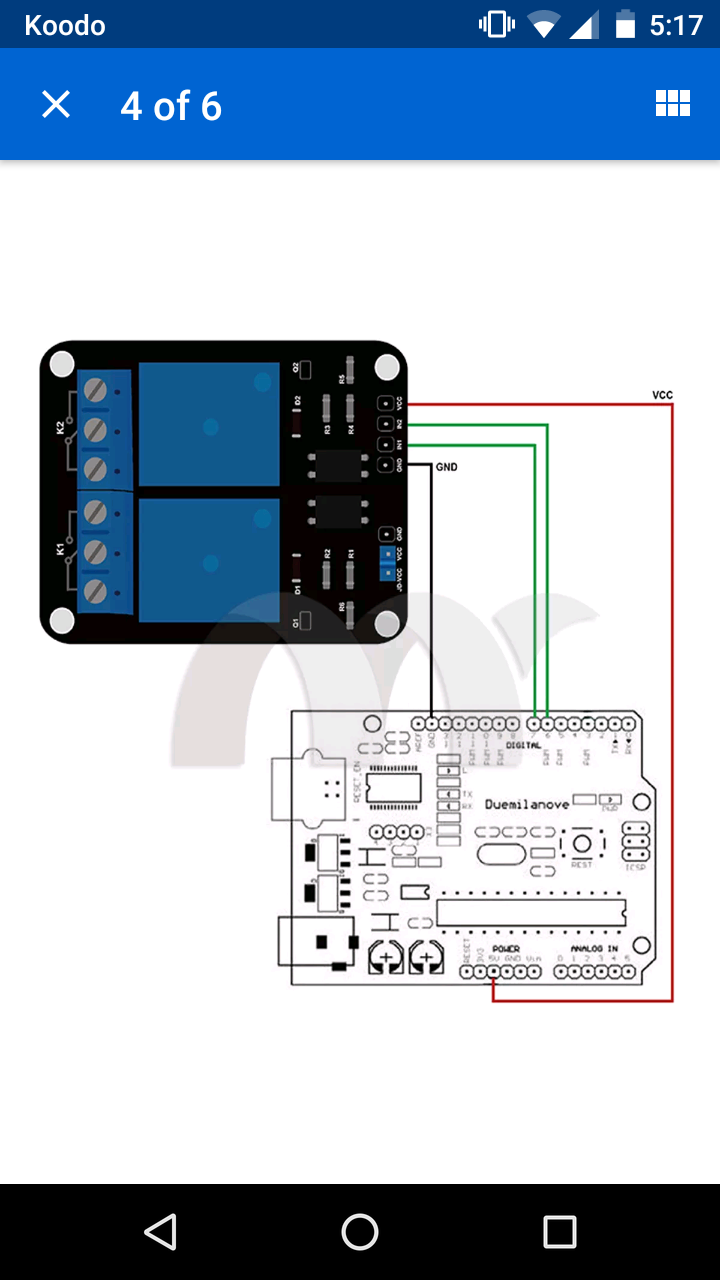

所以我将使用此图，但改用引脚 12 和 A3。

你会为进给保持做什么样的接线？我不明白它如何将模拟开关的信息中继到 UGS。我将使用屏蔽线，所以还需要滤波器吗？

对于急停，我可能只是让它中断电源的供电，并希望我们最终得到一个“从线路运行”选项

@jahnj0584：您无法使用 Grbl 按原样控制主轴和冷却液。听起来你问的是进给保持和恢复输入。

但是，如果您不怕编码，则可以使用 v1.1 中的主轴停止覆盖（仅在进给保持期间）和冷却剂覆盖作为按钮输入。您只需要更改控制引脚中断处理程序来标记这些覆盖，而不是软复位、进给保持或恢复控制。如果 UGS 像我记录的那样监控配件状态，那么它应该能够告诉您这些配件何时启用或禁用。

我假设“从行运行”意味着程序从一行重新启动。这主要是一个 GUI 任务，而不是 Grbl，因为它涉及特定于机器的任务以到达重启位置。GUI 还必须在重新启动之前具有最后的模式状态，方法是在作业取消之前保留它，或者从 $C Grbl 检查模式流中获取它直到重新启动。

我给继电器接线以分别打开/关闭路由器或 Shop vac 插入的单独延长线的地线。

我假设你真正的意思是你要切换中性线，这是一个禁忌。热腿是应该始终切换的腿。

为什么不？

安全。一个开关，无论是继电器还是普通开关，都应该带走开关下游的所有电位。如果你切换中性线，仍然有一根热线并且没有电线提供接地路径，那么这条路径可能会穿过你的手指，沿着你的手臂穿过你的心脏，然后从你的脚趾出来。

如果我想绕过继电器（如 PC 关闭时的真空），我是否只需添加一个
也连接到热线的拨动开关？

是的，您可以放置​​一个开关，基本上重新连接继电器的热线末端。如果您使用拨动开关，请确保它的额定值合适。

你好，

我已经实施了一个与您正在寻找的类似的解决方案，您可以在这里查看：
http ://www.openbuilds.com/threads/c-beam-gtc.6425/

我很想知道如何放置代码以在进给期间覆盖主轴停止和冷却液，并在通过按钮触发恢复时再次启动它们。任何帮助都有助于实现它。

谢谢

呃好吧让我重新措辞..我想要相反的。我希望主轴和冷却剂在进给停止（发送 M05 和 M09 命令）并在恢复时重新启动它们（M03 和 M08 命令）。

对困惑感到抱歉

它已经实施了。在 config.h 中寻找安全门。

好的，非常感谢。。会这样做的。。

// #define ENABLE_SAFETY_DOOR_INPUT_PIN // 默认禁用。取消注释以启用。

我的理解是；
当取消注释时，当按下 feed_hold 按钮并断开主轴和冷却液的电源时，它将充当安全门，它们通过继电器供电。当恢复按钮被触发时，主轴和冷却液将根据定义的延迟时间（以秒为单位）再次通电；

#define SAFETY_DOOR_SPINDLE_DELAY 4.0 // 浮动（秒）
#define SAFETY_DOOR_COOLANT_DELAY 1.0 // 浮动（秒）

您认为 4.0 是主轴延迟的良好设置吗？不会因为轴在这 4 秒内移动而使主轴拖过工件吗？

非常感谢您的评论和意见。

延迟是在运动恢复之前。

OK完美，谢谢

我没有评论；
#define ENABLE_SAFETY_DOOR_INPUT_PIN

当我按下连接到 feed_hold 的瞬时开关时，运动停止但主轴继续转动。当我按下中止按钮时，主轴停止，其他一切都停止了。

请看下面的视频 @ 01:21

https://www.youtube.com/watch?v=NVWWfCDukts

顺便说一下，我在 9j。任何想法可能是什么问题？

确保您正在编辑复制到 Arduino 库文件夹的 config.h 文件。

大家好 – 有人知道如何在 Z <= 0 时启用冷却针或未使用的针，并在 Z > 0 时禁用它吗？我正在为笔式绘图仪使用继电器，并希望在 Z = 0 或低于 Z = 0 时启用笔式继电器。有人会为此提供一段代码吗？谢谢。

@lalo-uy– 对不起。我现在开始工作了。请无视我的冷却液问题。我切换到激光模式并将继电器从冷却针移到 PWM 针。在激光模式下，我无需更改任何 gcode 即可获得所需的 z 轴运动。谢谢。
