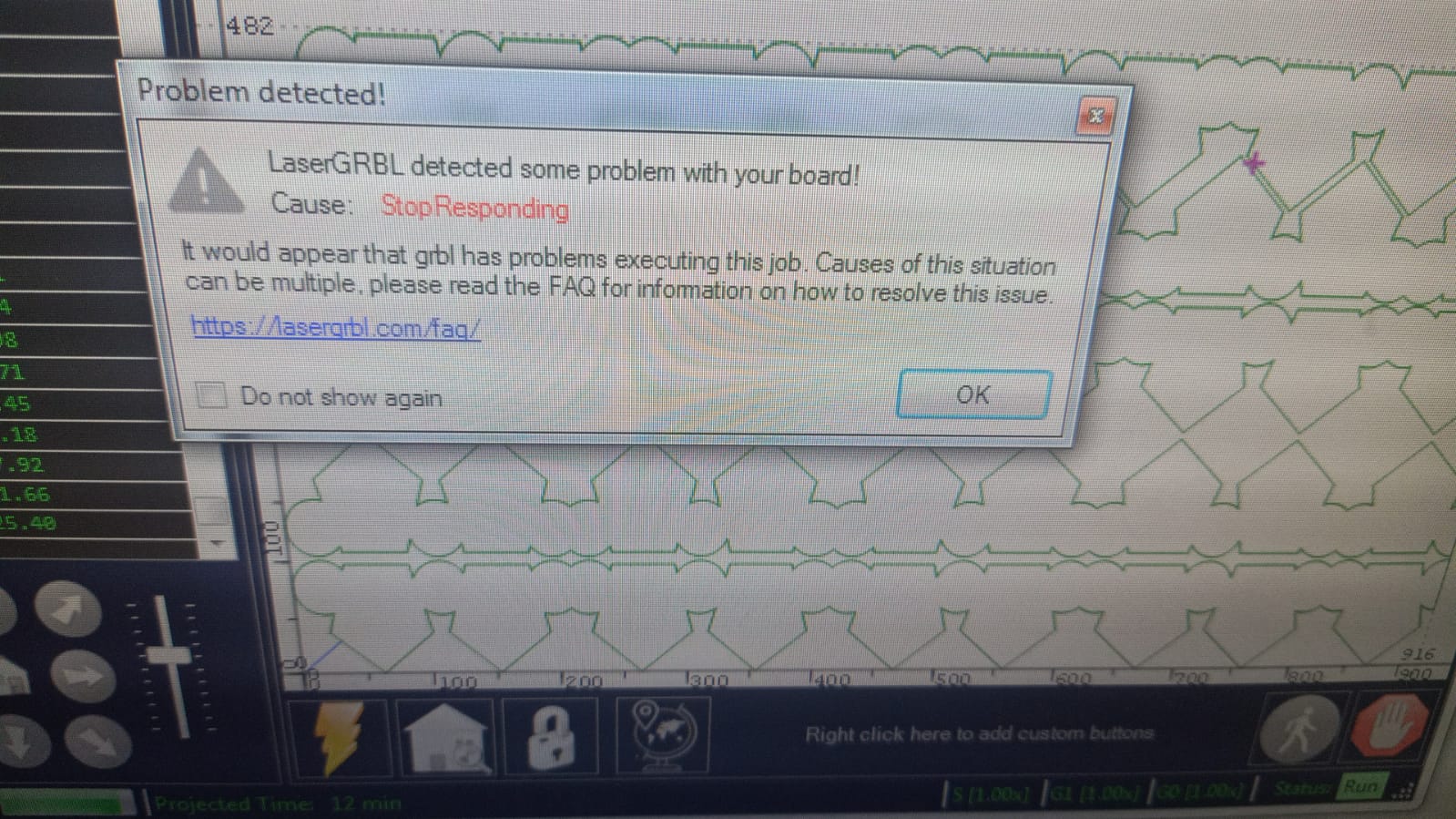

您是否已阅读错误消息中提到的常见问题解答？
如果没有，请从“Problem detected” message: hang or disconnect during engraving部分开始。

对于 Mega，我确信它是受支持的，因为我自己正在使用一个（虽然通过 telnet 代理，但之前使用 USB）。

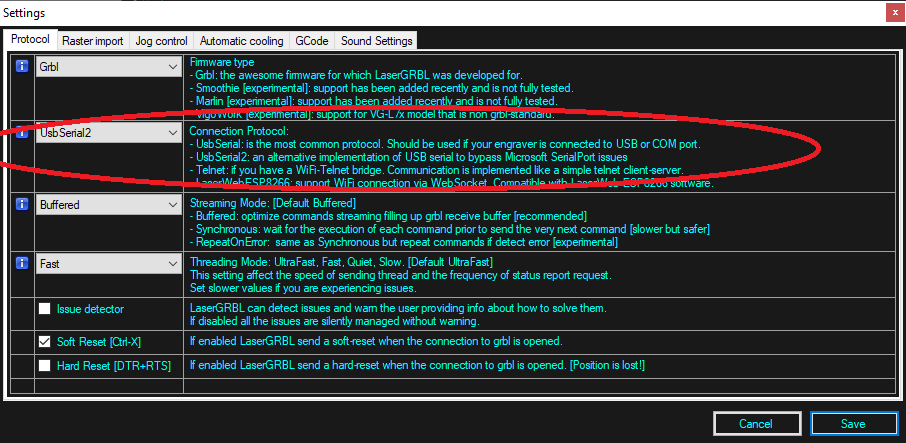

尝试在->中使用UsbSerial2协议SettingsConnection protocol

您是否已阅读错误消息中提到的常见问题解答？
如果没有，请从“Problem detected” message: hang or disconnect during engraving部分开始。

对于 Mega，我确信它是受支持的，因为我自己正在使用一个（虽然通过 telnet 代理，但之前使用 USB）。
尝试在->中使用UsbSerial2协议SettingsConnection protocol

当arduino mega flashing with xloader时，它与lasergrbl成功连接，但我无法通过归位，因为只使用2轴，如何禁用z轴？无法使用 lasergrbl 检测到 arduino ide 编辑 config.h 和闪烁。
如何编辑hex文件？所以我可以编辑 config.h

您不能（轻松地）编辑.hex文件。但是，您可以使用禁用了 Z 轴归位的闪光灯。在LaserGRBL中点击Tools– Flash Grbl Firmware>选择Uno->选择1.1h自定义->选择COM口->选择波特率（一般默认即可）->点击OK

您不能（轻松地）编辑.hex文件。但是，您可以使用禁用了 Z 轴归位的闪光灯。在LaserGRBL中点击Tools– Flash Grbl Firmware>选择Uno->选择1.1h自定义->选择COM口->选择波特率（一般默认即可）->点击OK

对于 arduino mega？

您不能（轻松地）编辑.hex文件。但是，您可以使用禁用了 Z 轴归位的闪光灯。在LaserGRBL中点击Tools– Flash Grbl Firmware>选择Uno->选择1.1h自定义->选择COM口->选择波特率（一般默认即可）->点击OK

对于 arduino mega？

首先，下载并运行 xloader.zip ( https://github.com/xinabox/xLoader ) 。
并下载 grbl-Mega_v1.1f.20170802.hex ( https://github.com/gnea/grbl-Mega/releases )。

打开 xL​​oader。选择您下载的十六进制文件。选择正确的 com 端口并点击更新按钮。

您不能（轻松地）编辑.hex文件。但是，您可以使用禁用了 Z 轴归位的闪光灯。在LaserGRBL中点击Tools– Flash Grbl Firmware>选择Uno->选择1.1h自定义->选择COM口->选择波特率（一般默认即可）->点击OK

对于 arduino mega？

首先，下载并运行 xloader.zip ( https://github.com/xinabox/xLoader ) 。
并下载 grbl-Mega_v1.1f.20170802.hex ( https://github.com/gnea/grbl-Mega/releases )。

打开 xL​​oader。选择您下载的十六进制文件。选择正确的 com 端口并点击更新按钮。

仅使用 xloader hex 文件 grbl-Mega-v1.1f，该文件可在网上获得，适用于 3 轴。归位不适用于 2 轴。我可以创建 hex 文件并使用 arduino ide 编辑 config.h 但是当使用 xloader 上传时，lasergrbl 无法连接

您不能（轻松地）编辑.hex文件。但是，您可以使用禁用了 Z 轴归位的闪光灯。在LaserGRBL中点击Tools– Flash Grbl Firmware>选择Uno->选择1.1h自定义->选择COM口->选择波特率（一般默认即可）->点击OK

对于 arduino mega？

抱歉，我忘了您要的是 mega fw。
如果你可以在 Arduino IDE 中编辑它，你应该可以直接从那里上传。只需将您的电路板连接到您的 PC，完成编辑“config.h”后点击上传到 Arduino IDE。IDE 将编译您的代码（到十六进制文件，默认情况下上传后删除），然后将其上传到您的 mega。

您不能（轻松地）编辑.hex文件。但是，您可以使用禁用了 Z 轴归位的闪光灯。在LaserGRBL中点击Tools– Flash Grbl Firmware>选择Uno->选择1.1h自定义->选择COM口->选择波特率（一般默认即可）->点击OK

对于 arduino mega？

抱歉，我忘了您要的是 mega fw。
如果你可以在 Arduino IDE 中编辑它，你应该可以直接从那里上传。只需将您的电路板连接到您的 PC，完成编辑“config.h”后点击上传到 Arduino IDE。IDE 将编译您的代码（到十六进制文件，默认情况下上传后删除），然后将其上传到您的 mega。

已经尝试使用 arduino ide 获取 hex 文件并使用 xloader 上传或直接上传带有 config.h 的文件夹已经使用 arduino ide 编辑，但 lasergbrl 仍然无法检测并连接到开发板

抱歉回复晚了，我已经尝试制作一个教程如何编辑 GRBL 并将其上传到 mega。

1. 获取GRBL Mega 5x（点击绿色code按钮 -> download zip）

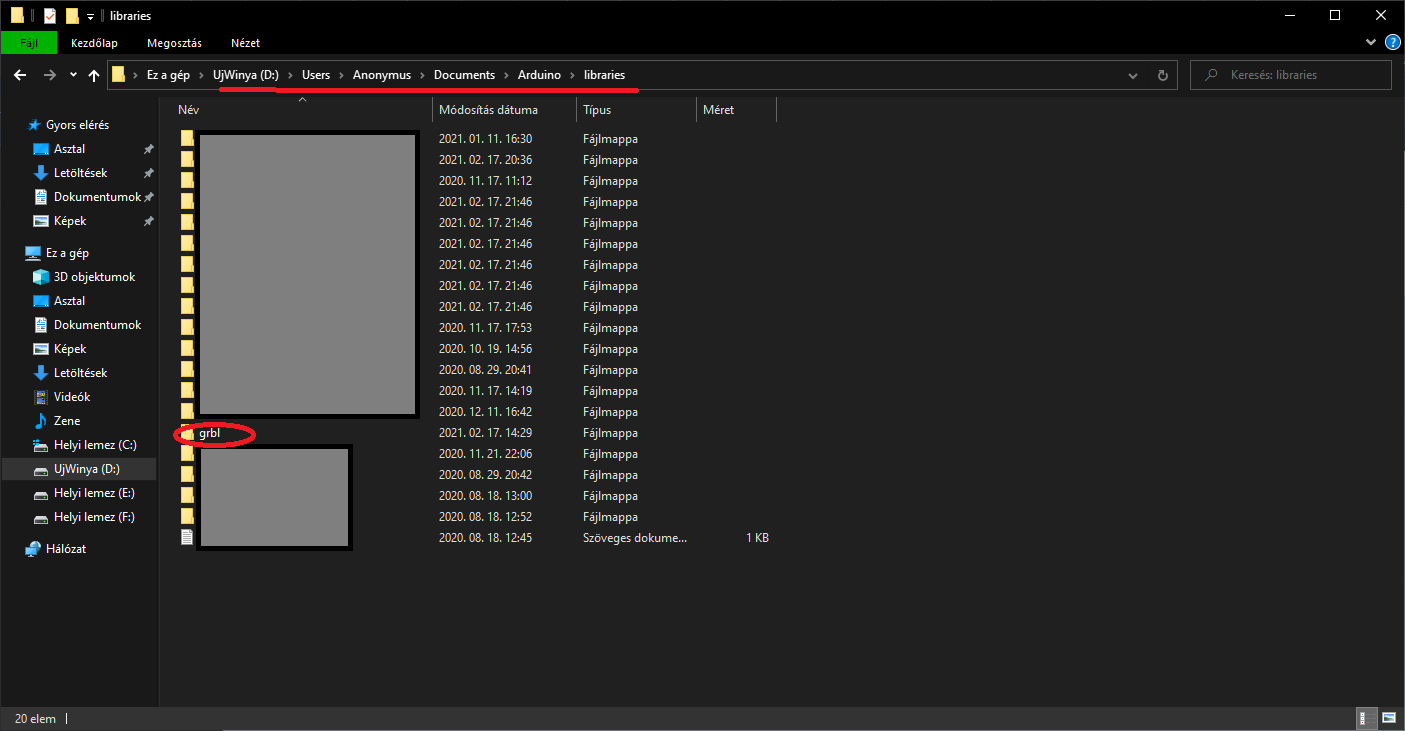

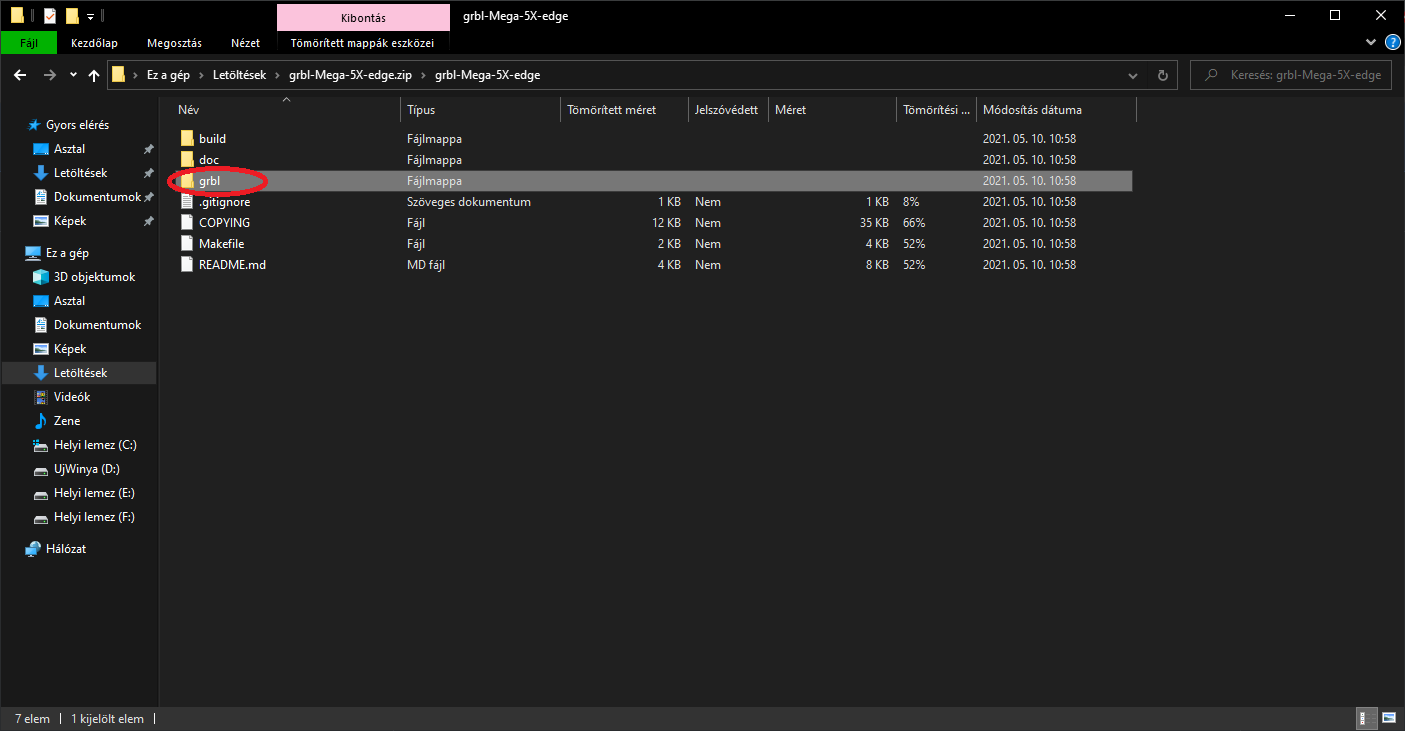

2. 打开 zip 文件，然后将grbl文件夹（仅 grbl 文件夹）解压缩到您的 arduino 文档文件夹（默认为C:\Users\{YourUser}\Documents\Arduino\libraries）


3. 复制后即可编辑config.h（注意#define BAUD_RATEardound line 48，连接LaserGRBL时需要用到这个号码）
4. 打开 Arduino 集成开发环境。

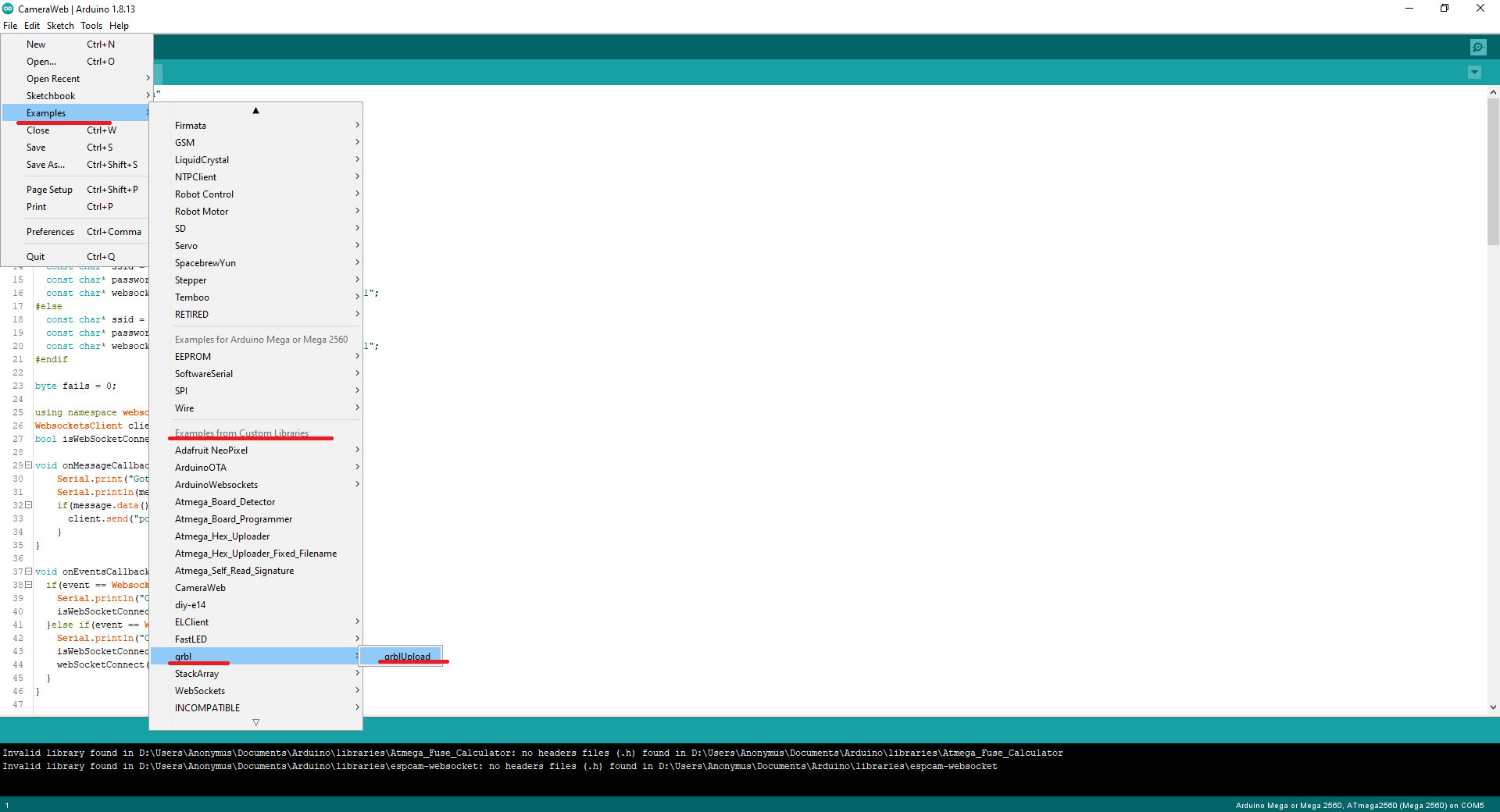

5. 点击File-> Examples-> grbl->grblUpload

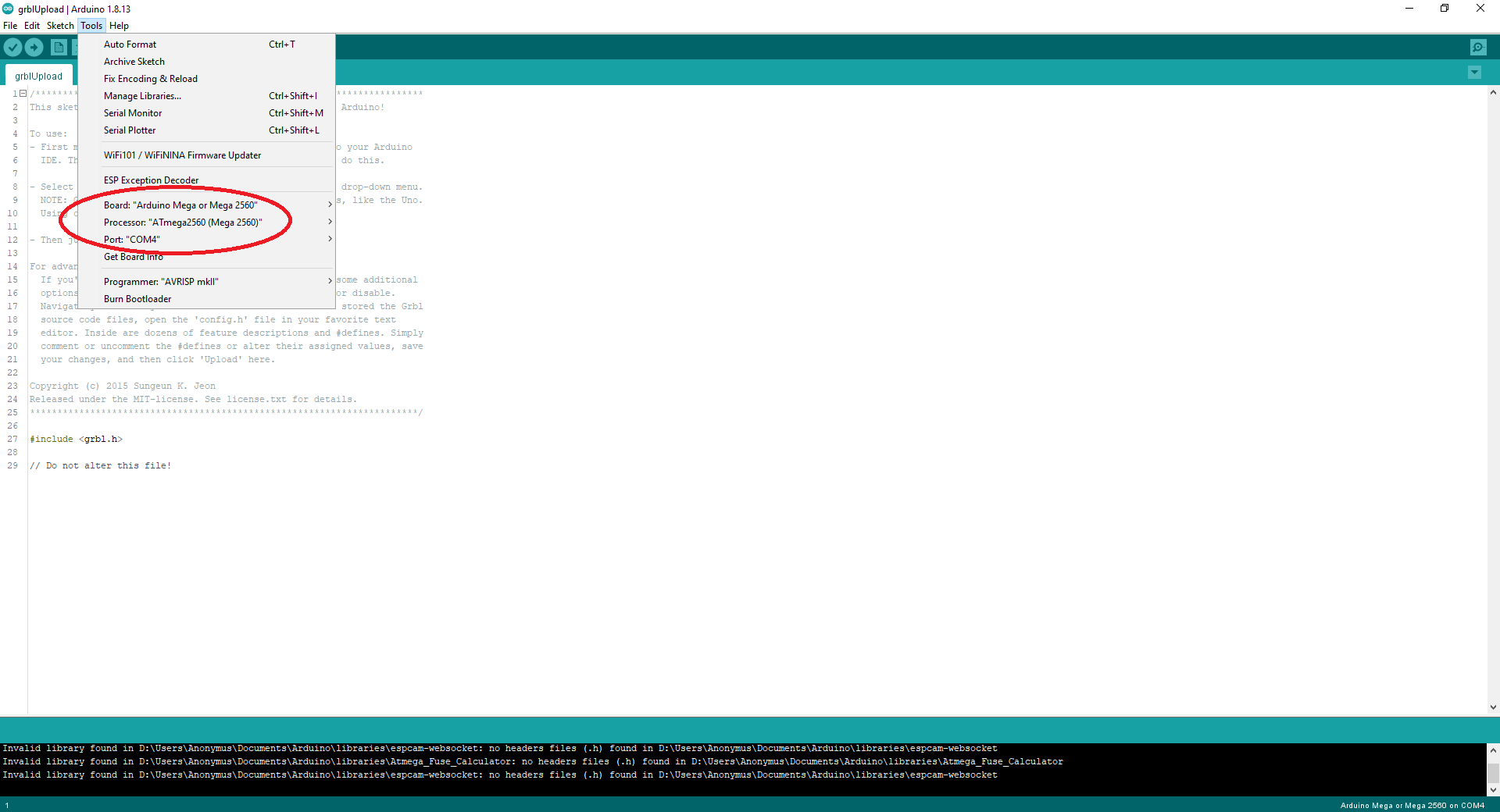

6. 选择正确的开发板和 COM 端口

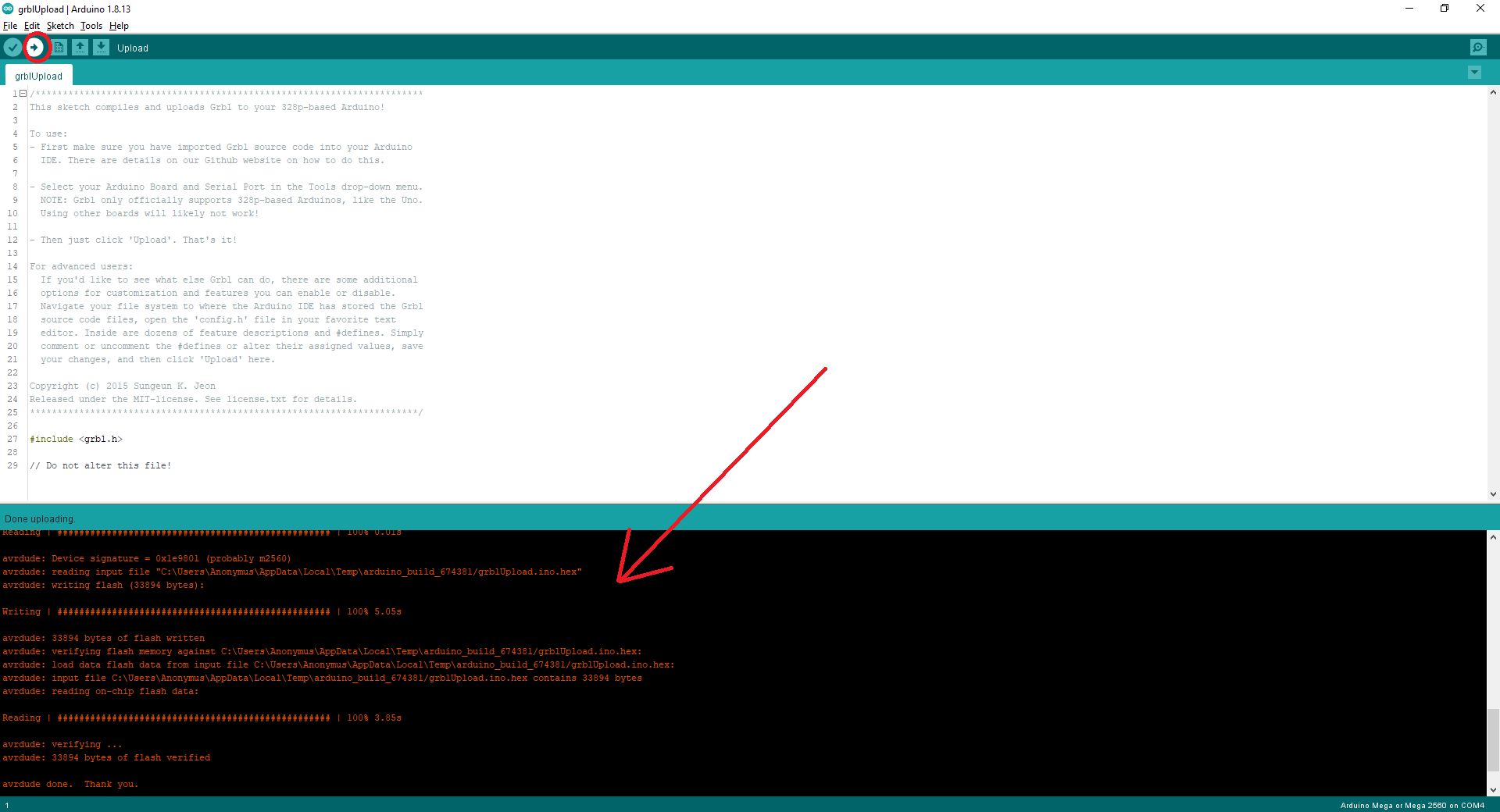

7. 点击上传（上传后，您应该会看到类似的橙色文字）

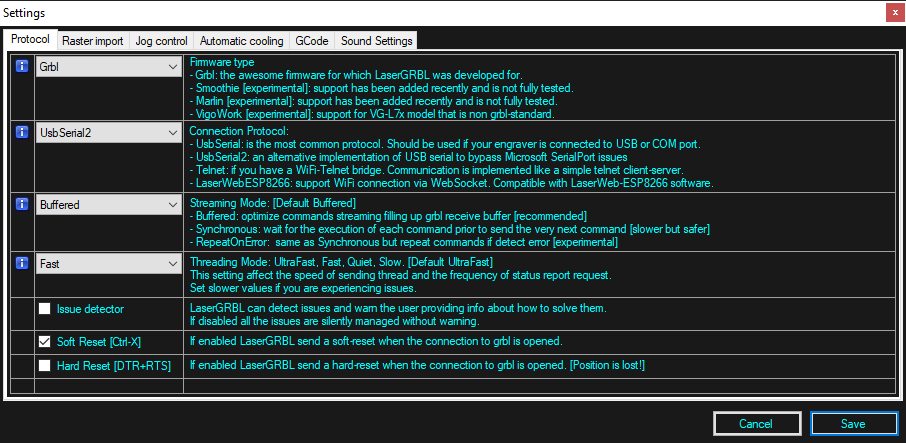

8. 使用 LaserGRBL 连接（你可以使用UsbSerial2 协议，mega 似乎更稳定） 希望本教程对你有所帮助



抱歉回复晚了，我已经尝试制作一个教程如何编辑 GRBL 并将其上传到 mega。

1. 获取GRBL Mega 5x（点击绿色code按钮 -> download zip）
2. 打开 zip 文件，然后将grbl文件夹（仅 grbl 文件夹）解压缩到您的 arduino 文档文件夹（默认为C:\Users\{YourUser}\Documents\Arduino\libraries）


3. 复制后即可编辑config.h（注意#define BAUD_RATEardound line 48，连接LaserGRBL时需要用到这个号码）
4. 打开 Arduino 集成开发环境。
5. 点击File-> Examples-> grbl->grblUpload

6. 选择正确的开发板和 COM 端口

7. 点击上传（上传后，您应该会看到类似的橙色文字）

8. 使用 LaserGRBL 连接（你可以使用UsbSerial2 协议，mega 似乎更稳定） 希望本教程对你有所帮助



哇…非常感谢您的详细教程。
我会尝试，并发送更多信息

我尝试了，但仍然没有运气
，我无法使用 lasergrbl 连接到 mega

我尝试了，但仍然没有运气
，我无法使用 lasergrbl 连接到 mega

LaserGRBL 是否显示任何错误消息？
连接失败后能否上传LaserGRBL扩展日志？
UGS连上后能拍照吗？

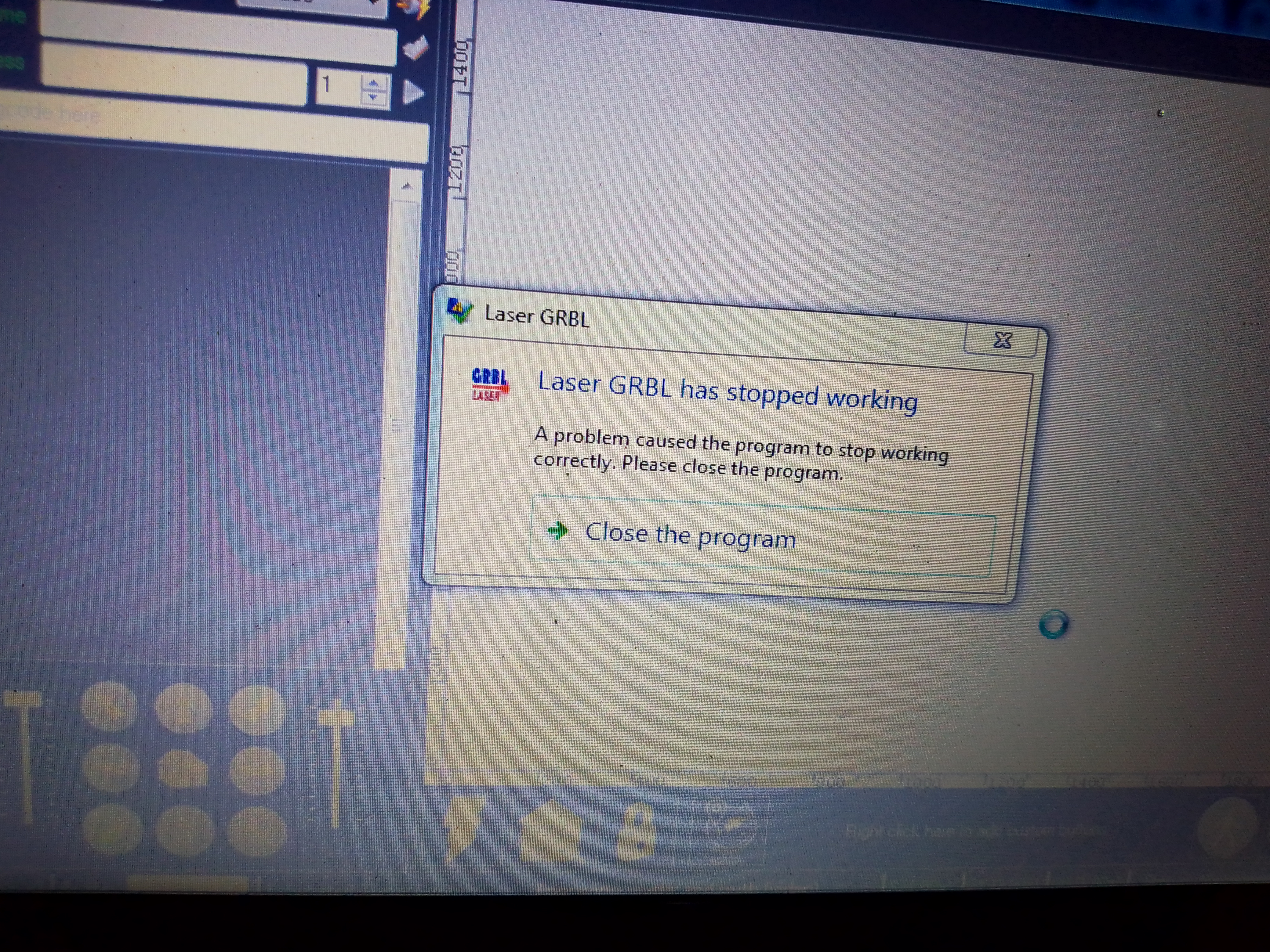

错误

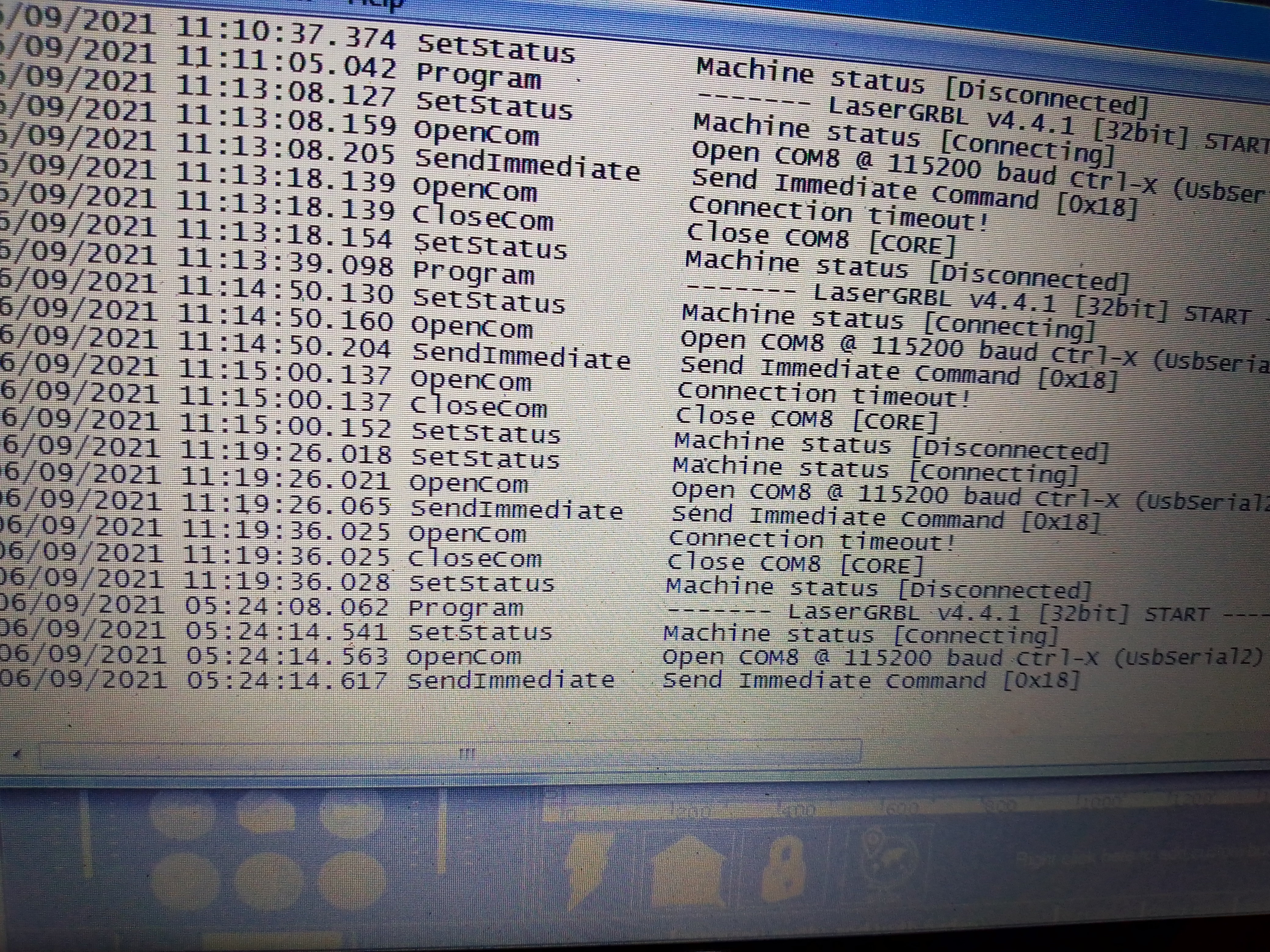

日志

使用 ugs 端口未检测到，但 im 设备管理器端口检测到 arduino

我怀疑这里还有另一个问题，因为 LaserGRBL 和 UGS 都看不到你的 MCU。
通过扩展日志，我的意思是?登录 LaserGRBL -> Activate extended log-> 选择要保存它的路径 -> 尝试连接 -> 失败时，你可以在这里上传日志，它可能包含一些有用的信息。

你有什么样的巨型？带有 ATmega16U2（大砖头连接器）或 CH340 微型 USB 连接器的原始/克隆？CH340 以不那么可靠而著称。

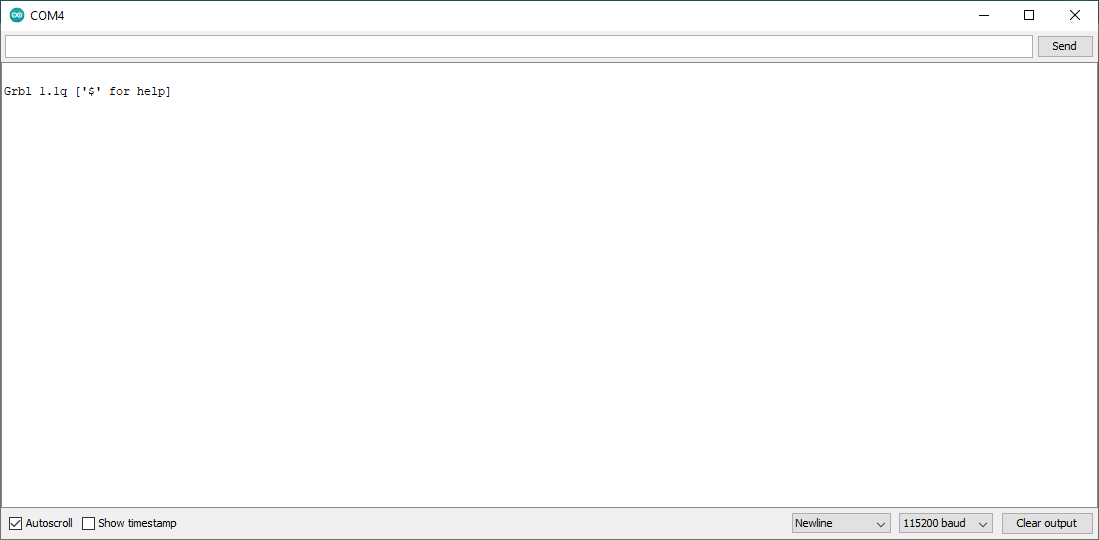

刷完固件后（在 Arduino IDE 中），打开时Serial Monitor，您是否看到类似这样的消息？：

我怀疑这里还有另一个问题，因为 LaserGRBL 和 UGS 都看不到你的 MCU。
通过扩展日志，我的意思是?登录 LaserGRBL -> Activate extended log-> 选择要保存它的路径 -> 尝试连接 -> 失败时，你可以在这里上传日志，它可能包含一些有用的信息。

你有什么样的巨型？带有 ATmega16U2（大砖头连接器）或 CH340 微型 USB 连接器的原始/克隆？CH340 以不那么可靠而著称。

刷完固件后（在 Arduino IDE 中），打开时Serial Monitor，您是否看到类似这样的消息？：

不，我没有在串行监视器中看到任何消息

在 Arduino IDE 中烧写完成后的输出文本是什么？（最后的橙色文字）
我怀疑你的 USB 电缆、USB 端口或 Arduino USB 到串口转换器可能已损坏，因为你的电脑和你的开发板之间没有可靠的通信
