无法解析 grbl 文件 #1917

推推 grbl 3年前 (2023-01-29) 427次浏览
关闭
微卓王 开了这个issue 2022 年 7 月 8 日 · 6条评论
关闭

无法解析 grbl 文件#1917

微卓王 开了这个issue 2022 年 7 月 8 日 · 6条评论

注释

无法解析 grbl 文件 #1917

版本

2.0.11

硬件/固件

GRBL 1.1

发生了什么

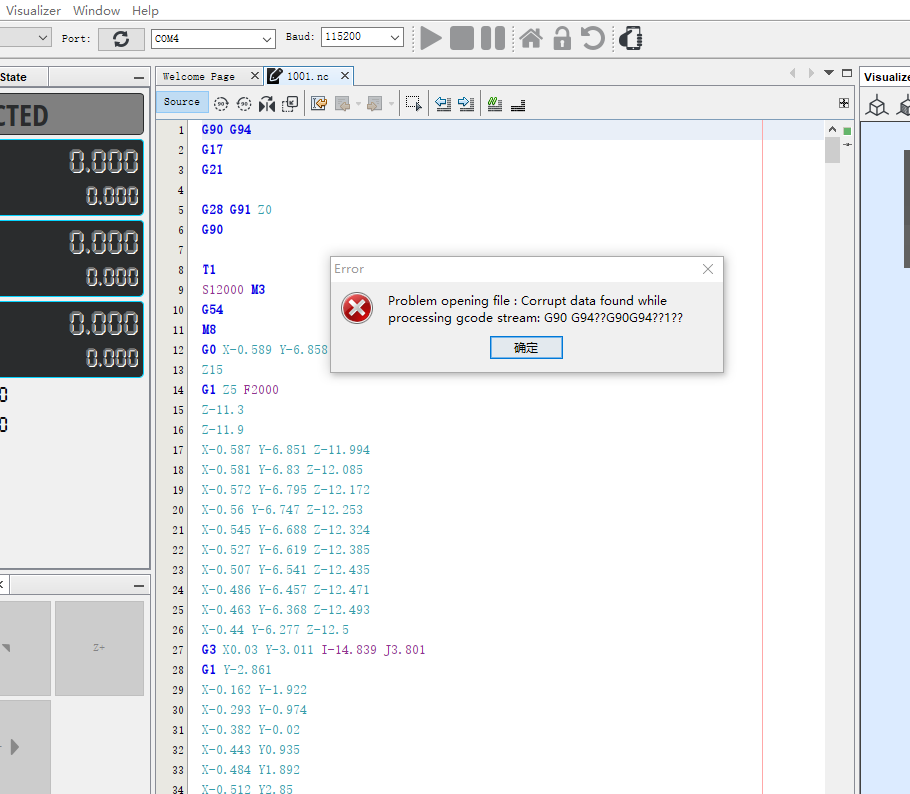

我使用 grbl 后处理器从 Fusion 360 生成了这个 gcode。当我尝试使用 UGS 平台对其进行可视化时，它给了我这个错误。
无法解析 grbl 文件 #1917

如何重现

没有反应

操作系统

视窗 10

还要别的吗

没有反应
无法解析 grbl 文件 #1917
合作者
布雷勒 评论了 2022 年 7 月 8 日 •

编辑

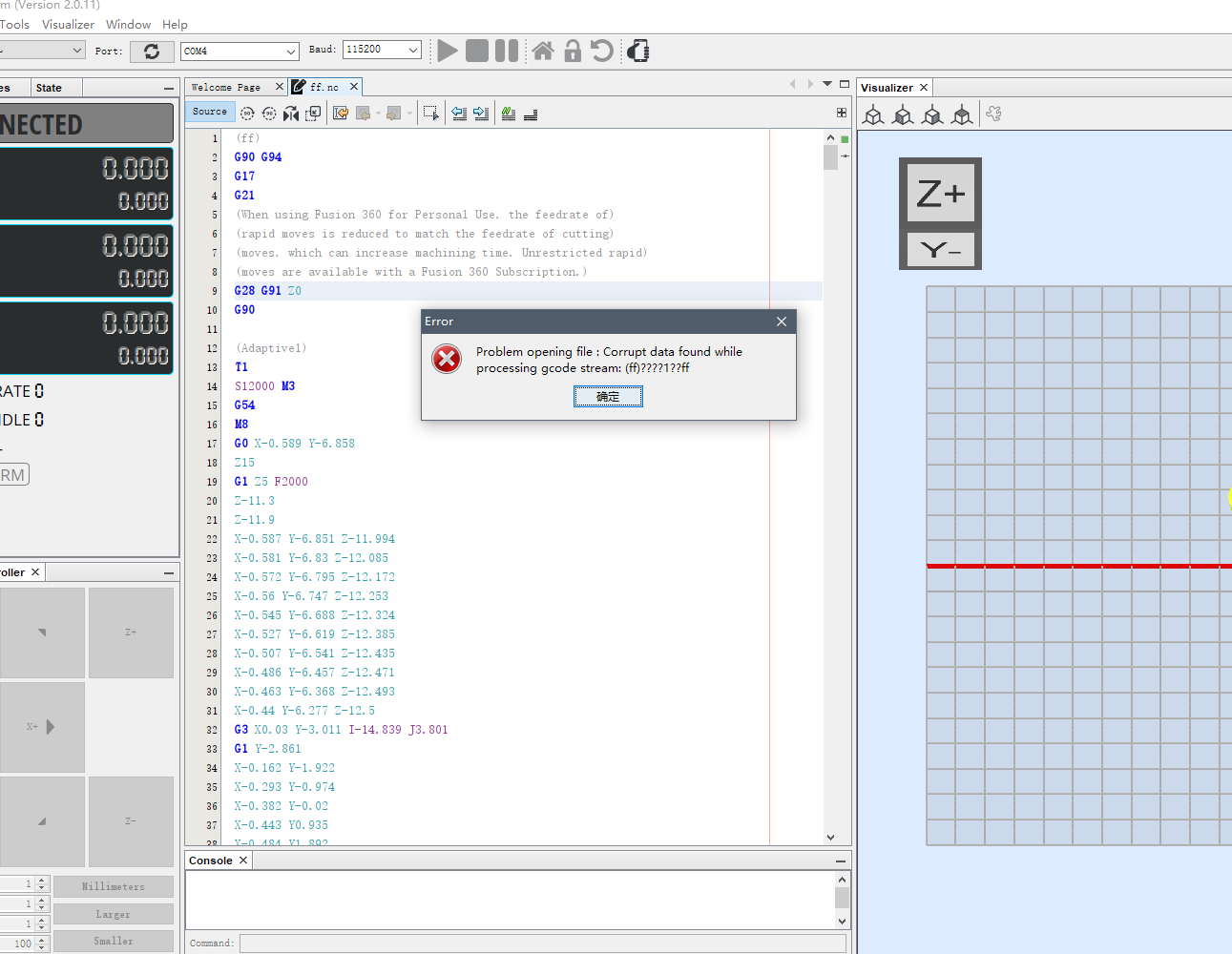

嗯，奇怪。尝试删除文件中带有注释的第一行(ff)。

我知道我有一个用于解析第一行为空的文件的修复程序。此修复将在 UGS 2.0.12 中可用。您的问题可能与此有关。
无法解析 grbl 文件 #1917
作者

是的，我也尝试删除所有评论，仍然是同样的错误。
无法解析 grbl 文件 #1917

如果我使用经典版本，我会从命令行得到这个错误输出：

Jul 08, 2022 2:30:53 PM com.willwinder.universalgcodesender.model.GUIBackend setGcodeFile
INFO: Setting gcode file.
Jul 08, 2022 2:30:53 PM com.willwinder.universalgcodesender.model.GUIBackend initializeProcessedLines
INFO: Start preprocessing
Jul 08, 2022 2:30:53 PM com.willwinder.universalgcodesender.model.GUIBackend preprocessAndExportToFile
INFO: Preprocessing C:\Users\Wang Weizhuo\OneDrive - Stanford\Spring 2022\Misc\CNC\1001.nc to C:\Users\Wang Weizhuo\AppData\Local\Temp\1657308653819-0\1001.nc_ugs_1657308653820
Jul 08, 2022 2:30:53 PM com.willwinder.universalgcodesender.model.GUIBackend initializeProcessedLines
INFO: Took 88ms to preprocess
Jul 08, 2022 2:30:53 PM com.willwinder.universalgcodesender.model.GUIBackend getProcessedGcodeFile
INFO: Getting processed gcode file.
Jul 08, 2022 2:30:53 PM com.willwinder.universalgcodesender.utils.SettingsFactory saveSettings
INFO: Saving settings.
Jul 08, 2022 2:30:57 PM com.willwinder.universalgcodesender.visualizer.VisualizerCanvas generateObject
SEVERE: Problem opening file : Corrupt data found while processing gcode stream: G90 G94??G90G94??1??
java.io.IOException: Corrupt data found while processing gcode stream: G90 G94??G90G94??1??
        at com.willwinder.universalgcodesender.utils.GcodeStreamReader.getNextCommand(GcodeStreamReader.java:95)
        at com.willwinder.universalgcodesender.visualizer.GcodeViewParse.toObjFromReader(GcodeViewParse.java:143)
        at com.willwinder.universalgcodesender.visualizer.VisualizerCanvas.generateObject(VisualizerCanvas.java:476)
        at com.willwinder.universalgcodesender.visualizer.VisualizerCanvas.setFile(VisualizerCanvas.java:199)
        at com.willwinder.universalgcodesender.visualizer.VisualizerCanvas.setProcessedGcodeFile(VisualizerCanvas.java:183)
        at com.willwinder.universalgcodesender.visualizer.VisualizerWindow.setProcessedGcodeFile(VisualizerWindow.java:94)
        at com.willwinder.universalgcodesender.MainWindow.setVisualizerFile(MainWindow.java:1801)
        at com.willwinder.universalgcodesender.MainWindow.visualizeButtonActionPerformed(MainWindow.java:1199)
        at com.willwinder.universalgcodesender.MainWindow.access$2000(MainWindow.java:84)
        at com.willwinder.universalgcodesender.MainWindow$22.actionPerformed(MainWindow.java:870)
        at javax.swing.AbstractButton.fireActionPerformed(Unknown Source)
        at javax.swing.AbstractButton$Handler.actionPerformed(Unknown Source)
        at javax.swing.DefaultButtonModel.fireActionPerformed(Unknown Source)
        at javax.swing.DefaultButtonModel.setPressed(Unknown Source)
        at javax.swing.plaf.basic.BasicButtonListener.mouseReleased(Unknown Source)
        at java.awt.Component.processMouseEvent(Unknown Source)
        at javax.swing.JComponent.processMouseEvent(Unknown Source)
        at java.awt.Component.processEvent(Unknown Source)
        at java.awt.Container.processEvent(Unknown Source)
        at java.awt.Component.dispatchEventImpl(Unknown Source)
        at java.awt.Container.dispatchEventImpl(Unknown Source)
        at java.awt.Component.dispatchEvent(Unknown Source)
        at java.awt.LightweightDispatcher.retargetMouseEvent(Unknown Source)
        at java.awt.LightweightDispatcher.processMouseEvent(Unknown Source)
        at java.awt.LightweightDispatcher.dispatchEvent(Unknown Source)
        at java.awt.Container.dispatchEventImpl(Unknown Source)
        at java.awt.Window.dispatchEventImpl(Unknown Source)
        at java.awt.Component.dispatchEvent(Unknown Source)
        at java.awt.EventQueue.dispatchEventImpl(Unknown Source)
        at java.awt.EventQueue.access$500(Unknown Source)
        at java.awt.EventQueue$3.run(Unknown Source)
        at java.awt.EventQueue$3.run(Unknown Source)
        at java.security.AccessController.doPrivileged(Native Method)
        at java.security.ProtectionDomain$JavaSecurityAccessImpl.doIntersectionPrivilege(Unknown Source)
        at java.security.ProtectionDomain$JavaSecurityAccessImpl.doIntersectionPrivilege(Unknown Source)
        at java.awt.EventQueue$4.run(Unknown Source)
        at java.awt.EventQueue$4.run(Unknown Source)
        at java.security.AccessController.doPrivileged(Native Method)
        at java.security.ProtectionDomain$JavaSecurityAccessImpl.doIntersectionPrivilege(Unknown Source)
        at java.awt.EventQueue.dispatchEvent(Unknown Source)
        at java.awt.EventDispatchThread.pumpOneEventForFilters(Unknown Source)
        at java.awt.EventDispatchThread.pumpEventsForFilter(Unknown Source)
        at java.awt.EventDispatchThread.pumpEventsForHierarchy(Unknown Source)
        at java.awt.EventDispatchThread.pumpEvents(Unknown Source)
        at java.awt.EventDispatchThread.pumpEvents(Unknown Source)
        at java.awt.EventDispatchThread.run(Unknown Source)

Jul 08, 2022 2:30:57 PM com.willwinder.universalgcodesender.model.GUIBackend addUGSEventListener
INFO: Adding UGSEvent listener: VisualizerWindow
Jul 08, 2022 2:30:57 PM com.willwinder.universalgcodesender.visualizer.VisualizerCanvas init
INFO: Initializing OpenGL context.
Jul 08, 2022 2:30:57 PM com.willwinder.universalgcodesender.visualizer.VisualizerCanvas generateObject
SEVERE: Problem opening file : Corrupt data found while processing gcode stream: G90 G94??G90G94??1??
java.io.IOException: Corrupt data found while processing gcode stream: G90 G94??G90G94??1??
        at com.willwinder.universalgcodesender.utils.GcodeStreamReader.getNextCommand(GcodeStreamReader.java:95)
        at com.willwinder.universalgcodesender.visualizer.GcodeViewParse.toObjFromReader(GcodeViewParse.java:143)
        at com.willwinder.universalgcodesender.visualizer.VisualizerCanvas.generateObject(VisualizerCanvas.java:476)
        at com.willwinder.universalgcodesender.visualizer.VisualizerCanvas.init(VisualizerCanvas.java:221)
        at jogamp.opengl.GLDrawableHelper.init(GLDrawableHelper.java:644)
        at jogamp.opengl.GLDrawableHelper.init(GLDrawableHelper.java:667)
        at com.jogamp.opengl.awt.GLCanvas$10.run(GLCanvas.java:1407)
        at jogamp.opengl.GLDrawableHelper.invokeGLImpl(GLDrawableHelper.java:1291)
        at jogamp.opengl.GLDrawableHelper.invokeGL(GLDrawableHelper.java:1147)
        at com.jogamp.opengl.awt.GLCanvas$12.run(GLCanvas.java:1438)
        at java.awt.event.InvocationEvent.dispatch(Unknown Source)
        at java.awt.EventQueue.dispatchEventImpl(Unknown Source)
        at java.awt.EventQueue.access$500(Unknown Source)
        at java.awt.EventQueue$3.run(Unknown Source)
        at java.awt.EventQueue$3.run(Unknown Source)
        at java.security.AccessController.doPrivileged(Native Method)
        at java.security.ProtectionDomain$JavaSecurityAccessImpl.doIntersectionPrivilege(Unknown Source)
        at java.awt.EventQueue.dispatchEvent(Unknown Source)
        at java.awt.EventDispatchThread.pumpOneEventForFilters(Unknown Source)
        at java.awt.EventDispatchThread.pumpEventsForFilter(Unknown Source)
        at java.awt.EventDispatchThread.pumpEventsForHierarchy(Unknown Source)
        at java.awt.EventDispatchThread.pumpEvents(Unknown Source)
        at java.awt.EventDispatchThread.pumpEvents(Unknown Source)
        at java.awt.EventDispatchThread.run(Unknown Source)

Jul 08, 2022 2:30:57 PM com.willwinder.universalgcodesender.visualizer.VisualizerCanvas reshape
INFO: Reshaping OpenGL context.
无法解析 grbl 文件 #1917
作者

有趣的发现：我将我的 Windows 语言设置为英语，现在它可以正常解析了。也许语言设置或编码以某种方式影响 gcode 解析？
无法解析 grbl 文件 #1917
合作者

你能附上文件吗？
你使用中文作为语言吗？

我们之前遇到过类似的问题，不同地区的解析数字有点不同。例如在瑞典，我们使用逗号分隔小数点0,401。在某些语言环境中，减号字符使用 UTF-8 减号0xE2 0x88 0x92而不是 ASCII 0x45。

这些用于处理数字的基于区域设置的设置被 UGS 覆盖，但我们可能遗漏了其他边缘情况。
无法解析 grbl 文件 #1917
作者

当然，请查看下面的文件。我不得不将扩展名更改为 .txt 以将其上传到 github。是的，我用的是中文
ff.nc.txt
。
无法解析 grbl 文件 #1917 jdleung 提到了这个问题 2022 年 8 月 13 日
关闭
无法解析 grbl 文件 #1917
合作者

已修复#2082
