不要忘记 ENBL- 输入的 GND。
|
所有者
|

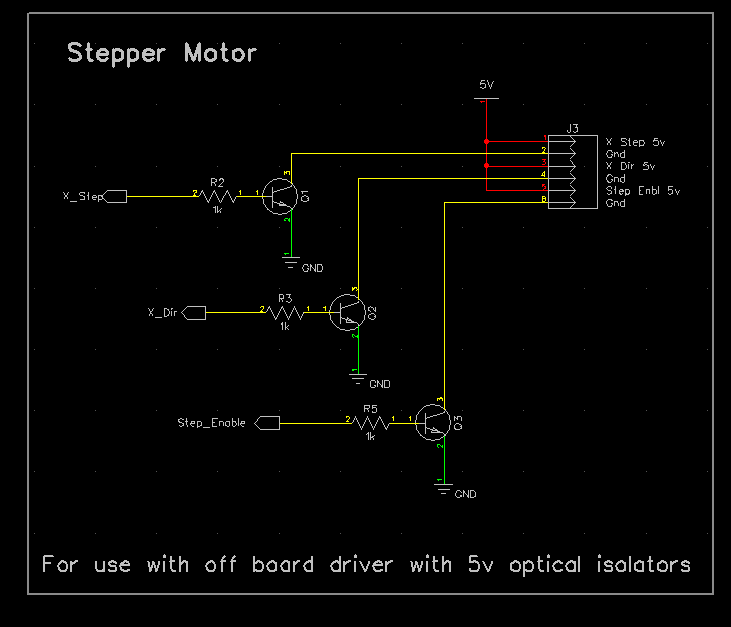

ESP32 为 3.3V。那些通常使用光隔离器。它们需要 5V（或使用外部电阻时更高）。它们消耗大约 10mA 的电流。我认为我的开发板 V3.5 无法正常工作。 许多电平转换器在高端使用上拉电阻，因此无法提供足够的电流。 我最近为我的String Art Machine的一个轴使用了一个类似的驱动程序。我使用简单的晶体管切换低侧 (PUL-) 并将高侧 (PUL+) 直接连接到 5V。它工作得很好。 这是该原理图的一部分。
我想知道如果 ESP32 试图直接在低侧吸收电流会发生什么 |
.jpg "Grbl_ESP32 CNC开发板V3.5上的Dir和Pulse，是5V还是3V？ #194"){kind=avatar}
赞助作者
|

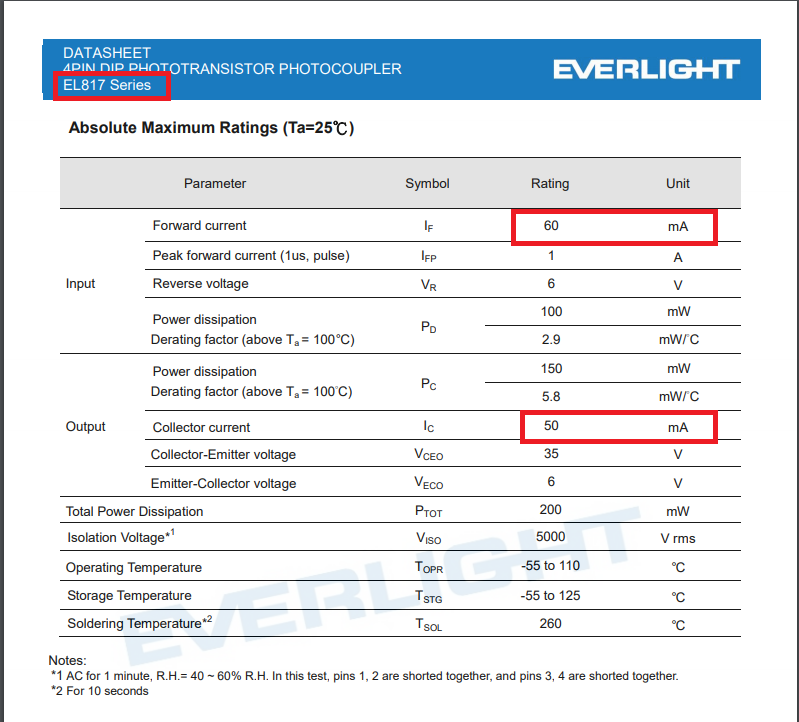

在这里使用像 EL817 这样的光电晶体管会很棒，但是我读到 ESP32 在 GPIO 上的输出只有可怜的 12mA。 这不适用于EL817 |
赞助作者
|
我错过了。很好的发现。 |

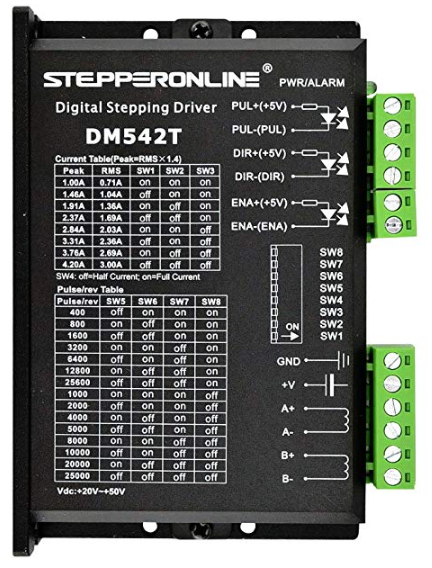

想要将 DM542T 步进驱动器与运行 GRBL 的 ESP32 一起使用。我希望我在正确的区域发布这些问题？如果没有，请原谅我。
我不介意使用 PCB，如果它能为轴和主轴提供 5V 电平转换器以及为限位开关等提供盖帽。Grbl_ESP32 CNC 开发板 V3.5 是我应该使用的板吗？
我发现主轴销水平移动。Grbl_ESP32 CNC 开发板 V3.5 上的方向和脉冲引脚电平是否转换为 5V？

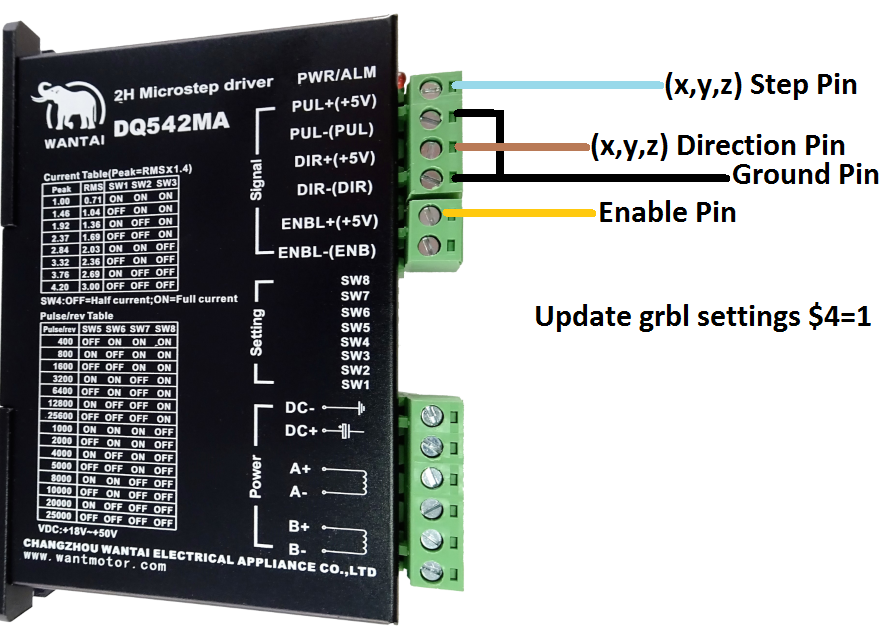

看下图，这是从 Grbl_ESP32 CNC 开发板 V3.5 接线的正确方法吗？
https://www.amazon.com/gp/product/B06Y5VPSFN/ref=ppx_yo_dt_b_asin_title_o05_s01?ie=UTF8&psc=1
