注释
.jpg "bCNC 圆弧 G2 而不是 G3 #241"){kind=avatar}
所有者
|
谢谢@eduardsik我已经为此上传了一个修复程序。 |
作者
|
谢谢。从 git 更新到树莓派的正确方法是什么？在同一个目录中下拉？ |
所有者
|
是的，只需在目录上 git 一个“git pull” |
bCNC 圆弧 G2 而不是 G3 #241
|
谢谢@eduardsik我已经为此上传了一个修复程序。 |
|
谢谢。从 git 更新到树莓派的正确方法是什么？在同一个目录中下拉？ |
|
是的，只需在目录上 git 一个“git pull” |
你好，我发现了一个错误。当从 Fusion 360 生成 G 代码并使用圆弧 (G18 G3 …) 启用导入时，绘制 G2 圆弧而不是 G3
下面是代码，截图：
Fusion 360 与 Shapeok2 后处理器的代码：
%
（Fusion 360 创建的 gcode）
（后处理器文件版本：1.31）
（程序名称：1.nc）
（—–机器信息—–）
（供应商：Inventables）
（型号：Shapeoko 2）
（描述：descktop CNC路由器）
( —— 刀具表 ——)
(T12 Dia=12 CR=0 – ZMIN=-1 – 平头铣刀)
G90 G94
G17
（公制单位 – 毫米）
G21
G54
G0 Z15
(Face1)
M9
(T12 M06 – Shapeoko/GRBL 不支持)
S5000 M3
M8
G0 X69.6 Y4.128
Z15
Z5
G1 Z2 F1000
G18 G3 X66.6 Z-1 I-3
G1 X60
X0
G17 G2 Y14.143 J5 .007
G1 X60
G3 Y24.157 J5.007
G1 X0
G2 Y34.172 J5.007
G1 X60
G3 Y44.186 J5.007
G1 X0
G18 G3 X-3 Z2 K3
G0 Z15
G17
M9
%

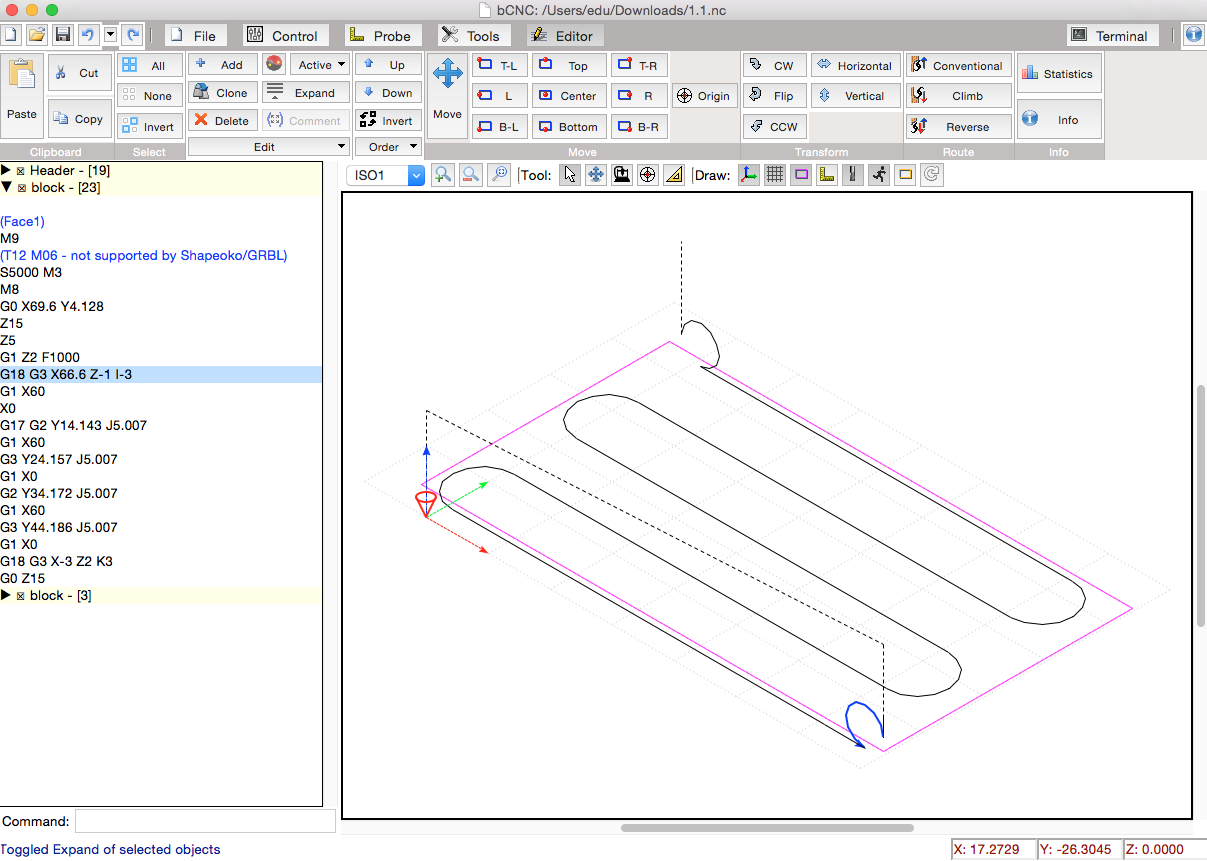

bCNC 截图

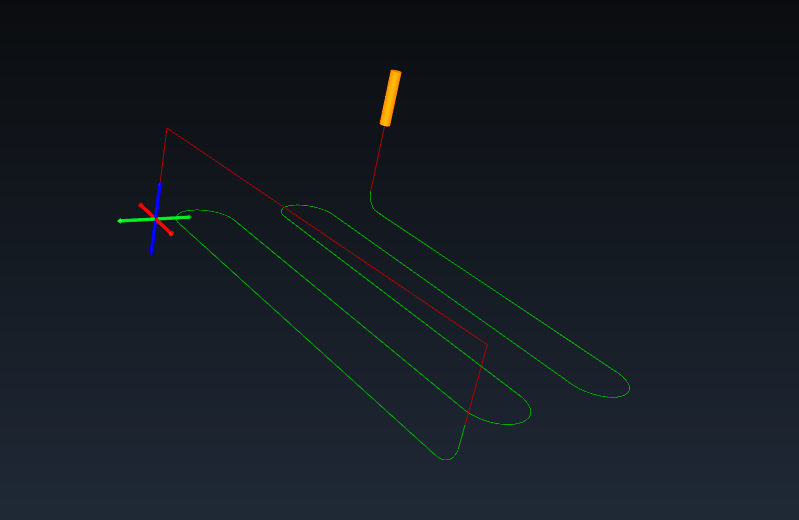

具有相同代码的 OpenSCAM 屏幕截图：
如果我手动将 G3 更改为 G2，则 bCNC 充当原始代码。
