PocketIsland 类中的错误 #1536

小皮埃尔

正如在#1535中讨论的那样@Harvie恐怕我发现了一个错误

Path.split2contours(self, acc=EPSV)

即使我还不确定。

当我在文件 triangle4.dxf 上制作一个带内岛的口袋时（压缩以允许在 github 评论中导入），当我激活该选项时我得到奇怪的结果
allow G1 linking segments(default yes)

禁用时，奇怪的片段消失。
我使用直径 2 或直径 5 的立铣刀进行复制。
这是出现问题的文件
triangle4.zip

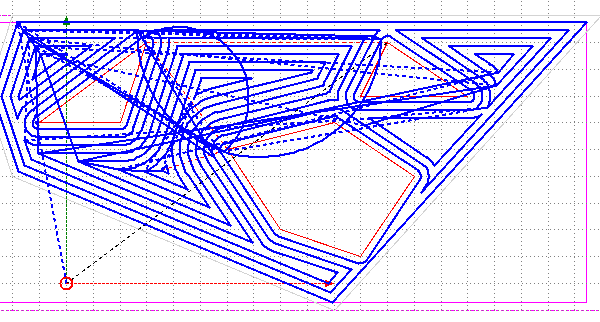

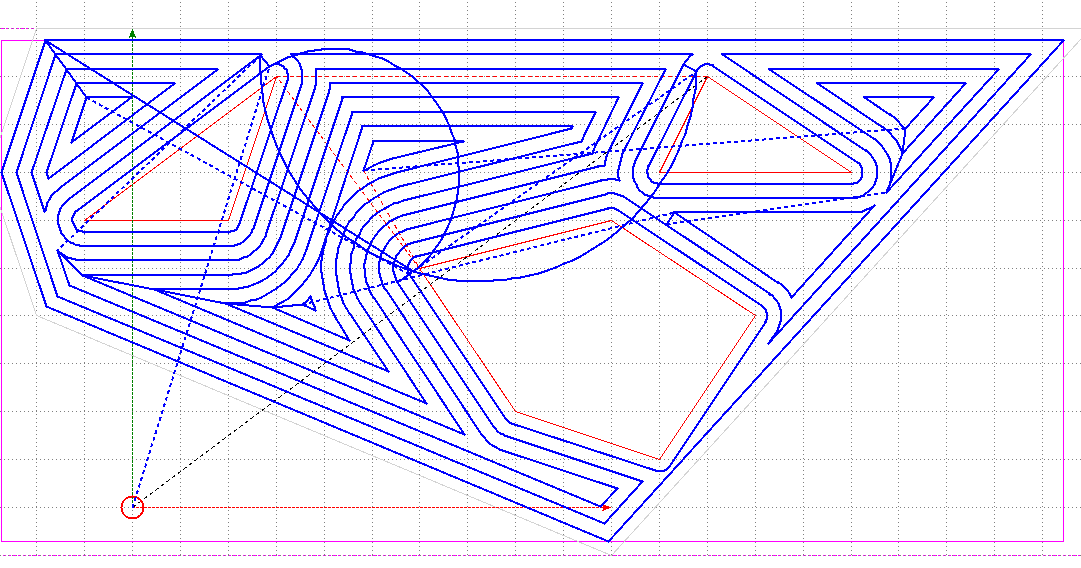

启用选项后，我用直径 5 的立铣刀得到了这个结果

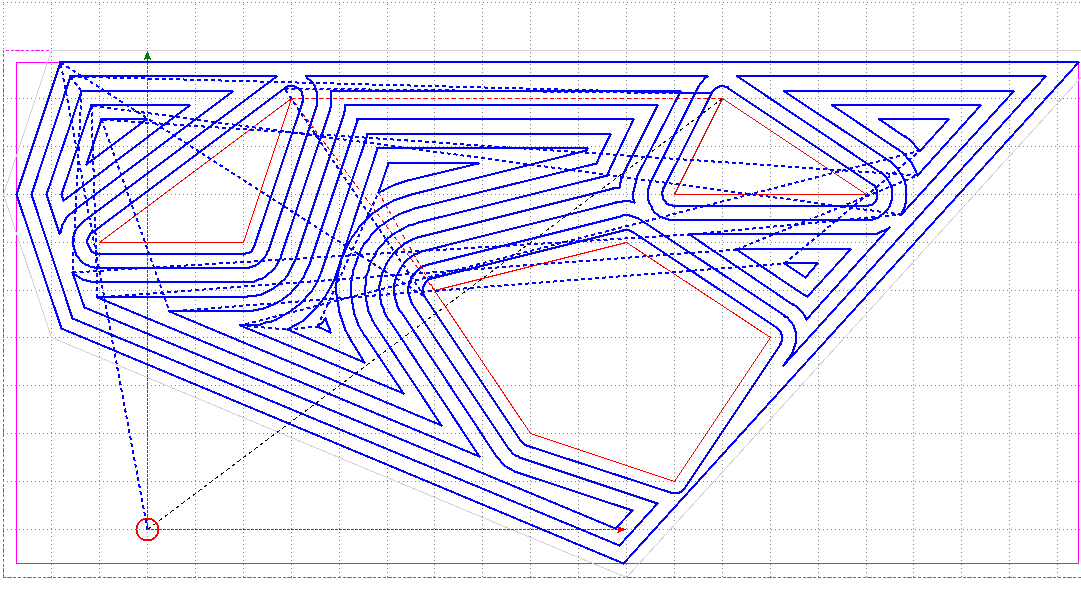

禁用选项后，我得到了这个

我认为在文件 pocketwithislands.py 的第 75 -81 行中调用 split2contous 时会出现错误

			#concatenate newpath in a single list and split2contours
			if allowG1 :
				MyFullPath = Path("Pocket")
				for path in newpathList :
					for seg in path:
						MyFullPath.append(seg)
				newpathList = MyFullPath.split2contours()

该错误不在 MyFullPath 中附加段，

				for path in newpathList :
					for seg in path:
						MyFullPath.append(seg)

因为我只是附加了 Segment.LINE 类型，我们在图 1 中得到了一条弧线。

以下是口袋出现问题的其他文件，包括旧的口袋功能和新的 pocketwithislands 插件。
钟表.zip

使用直径为 1 毫米的立铣刀在贝桑松 C 上使用标准口袋工具制作口袋

这两种工具在某些字母上还有其他问题。

此外，如果这可以帮助，

grep -r split2contours

给出以下结果

lib/bpath.py:	def split2contours(self, acc=EPSV):
lib/bpath.py:			opath = opath.split2contours()
lib/bpath.py:	# FIXME: This probably can be replaced with split2contours() and i've just reinvented wheel LOL

plugins/difference.py:				#paths_newbase.extend(newbase.split2contours())

plugins/pocketwithislands.py:			#concatenate newpath in a single list and split2contours
plugins/pocketwithislands.py:				newpathList = MyFullPath.split2contours()
plugins/pocketwithislands.py:		purgednewoutpath= newoutpath.split2contours()#list of paths
plugins/pocketwithislands.py:		cleanpath = cleanpath.split2contours()

CNC.py:			opath = path.split2contours(0.0001) #Lowered accuracy due to problems interfacing arcs and lines in DXF
CNC.py:		opath = opath.split2contours()
CNC.py:				opath = opath.split2contours()
CNC.py:				opath = opath.split2contours()

小皮埃尔

不，问题不在 split 2 轮廓中，评论时出现
，newpathList = MyFullPath.split2contours()

			if allowG1 :
				MyFullPath = Path("Pocket")
				for path in newpathList :
					for seg in path:
						MyFullPath.append(seg)
# 				newpathList = MyFullPath.split2contours()
		if newpathList:

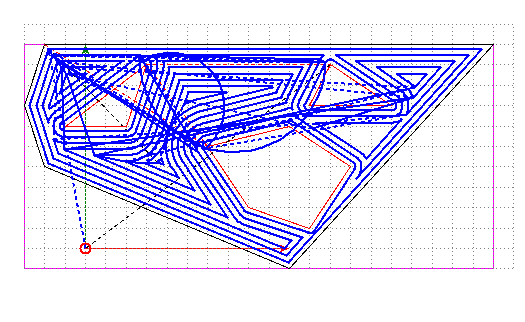

我得到了以下结果

问题是在

class PocketIsland:

但我还不明白为什么。
皮埃尔

哈维

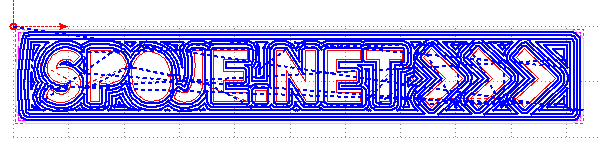

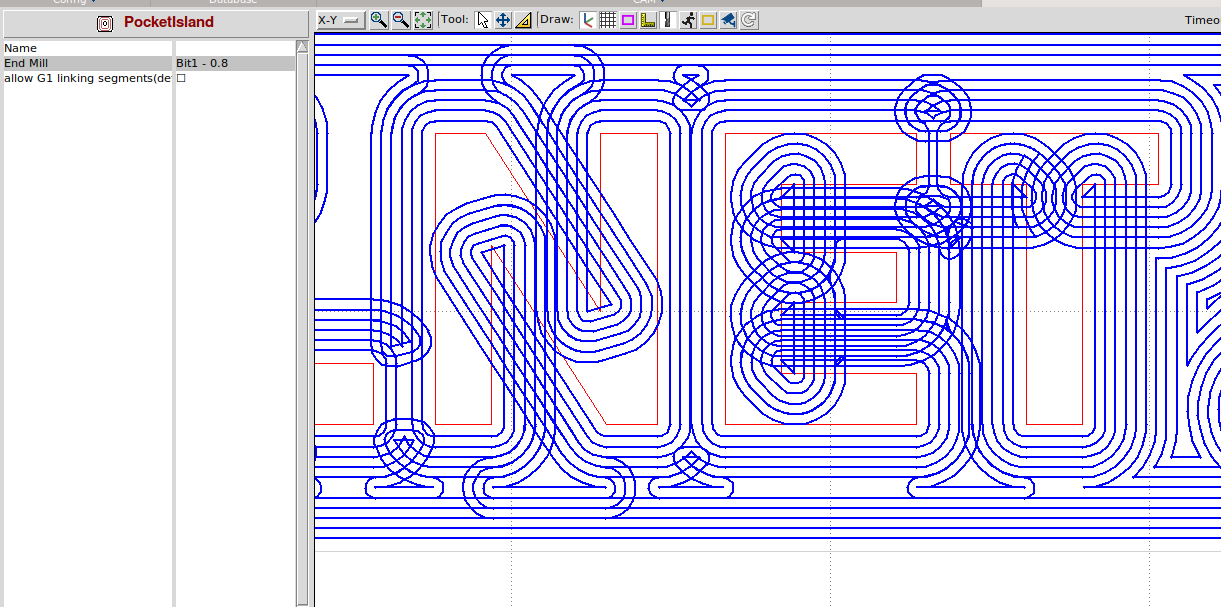

即使禁用 G1 链接，我也有问题。它在岛屿内部非常一致地进行铣削：

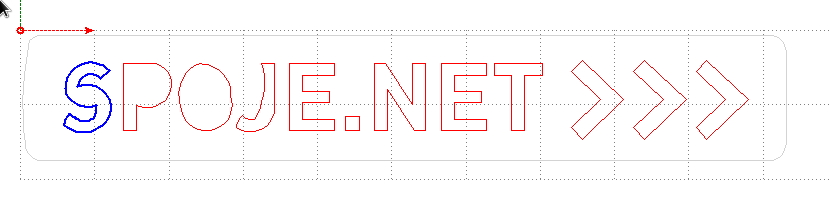

带岛屿的原始形状：

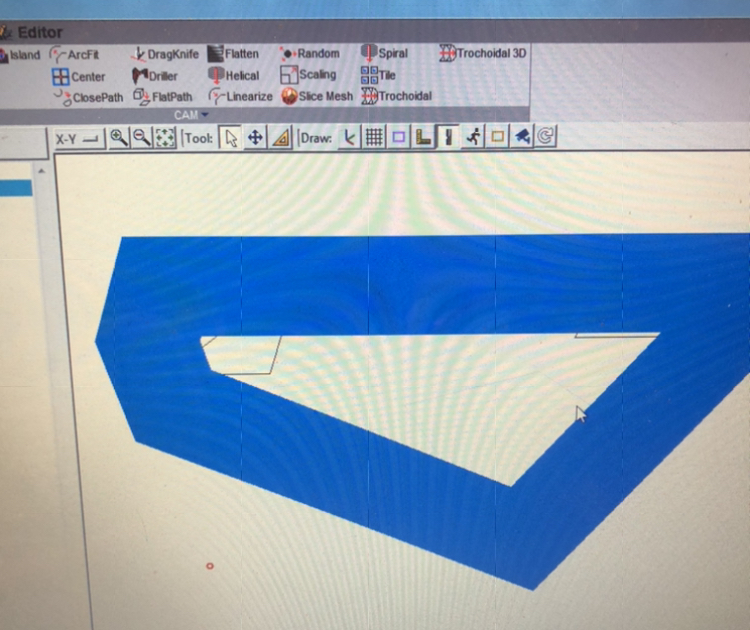

马里奥巴斯

真的很感动。我会尝试了解它是如何工作的。

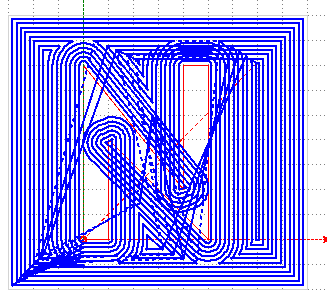

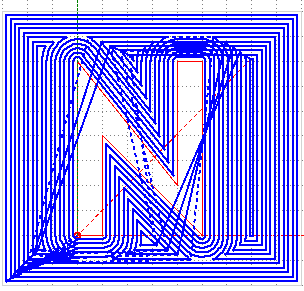

使用位 0.7 会出现此问题

马里奥巴斯

也许“将所有其他形状视为岛屿”选项有用？

小皮埃尔

即使禁用 G1 链接，我也有问题。它在岛屿内部非常一致地进行铣削：

@Harvie
你能把你的文件发给我吗？
在这种情况下，可能是与以下几行相关的另一个问题

			path.directionSet(1) #turn path to CW (conventional when milling inside)

			D = path.direction()
			if D==0: D=1

			dir = path.direction()
			opath = path.offset(offset*float(dir))

			dir = island.direction()
			offIsl = island.offset(-offset*float(dir))

一些想法
尝试将深度递归限制为 0 或 1 以了解您的问题
尝试在“配置文件”中使用偏移函数

@MARIOBASZ
您必须先切换岛屿才能应用口袋岛；我没有看到你发送的图片中的岛屿切换。
我将递归深度限制为 100，也许这可以解释为什么 0.7 位没有更深。

小皮埃尔

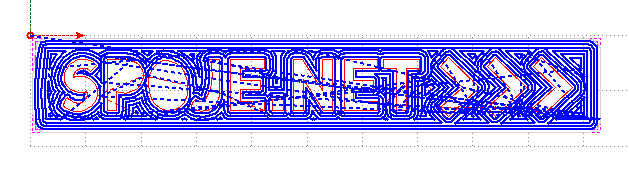

更新

@Harvie

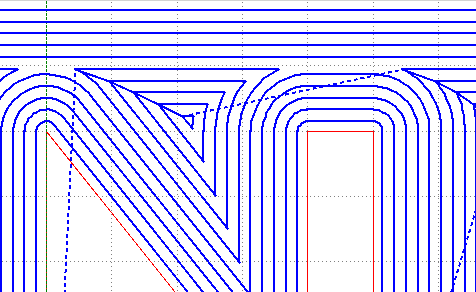

我认为我已经重现了您的问题并通过在第 162 行及以下的代码中添加以下行来修复它

			if self.depth >0 and p3 is not None and p4 is not None :
				self.islandG1SegList.append(Segment(Segment.LINE,p3,p4))
			offIsl.intersectSelf()
			offIsl.removeExcluded(island, abs(offset))
