嗯，这必须以某种方式检查。
我使用第三方实现来处理高度图，它没有用于单独的 x 和 y 大小的构造函数，所以我添加了一个，它似乎可以工作。给你确认？
已经是，但是由于网格点的数量是根据宽度和高度计算的，所以很难正确吗？ |
显然我今天有点昏昏欲睡…如果尺寸除以网格大小留下提醒，则探测区域必须扩展到程序限制之外，否则该区域将不会被地图覆盖。对此的解决方案是“修剪”x 和 y 网格大小，以便准确覆盖该区域。为此需要一个新的复选框 – 可行。 通过硬编码的“修剪”和输入的 15 x 15mm 初始网格尺寸，我得到了这个网格尺寸：
|
.png "高度映射 - 非统一网格请求。 #59"){kind=avatar}
|
哦，那太好了！两种想法。一旦 edge 拥有它，肯定会立即测试。 我一直在将初始区域设置为从程序限制中探测，然后将其调整为使统一网格大小起作用的东西。在您的示例中，可能是 81×54 和 27mm 网格。 高度映射是否在 AtP 边界处裁剪？ 当变化稳定下来时，我将写一个如何探测高度图的教程。很确定此功能会引起很多兴趣。它适用于纯简 Grbl 吗？ |
不确定你的意思。如果发生什么移动到映射区域之外，那么 3D 查看器将显示它。
看不出有什么理由不应该这样做。 |
|
我的意思是它不在区域之外探测以探测边界。那里可能没有任何工件材料，或者可能有夹具要撞击。这可以通过文档来解决，不统一的网格大小更容易解决。 |
|
毕竟这是一个错误，我的错。因此不需要新的修剪复选框，因为它已经在第三方代码中执行过。有点奇怪的是，网格大小的单个值用于构造函数，然后用于在内部创建 x 和 y 大小，这些大小是静默使用的（但不是我的代码）。在上传的最新边缘版本中，我现在显示实际的“修剪”尺寸值，用于在按下“开始”时进行探测。
现在默认情况下会处理此问题。 |
|
我今天一直在想这个问题。 为什么我们需要网格大小？显而易见的答案是知道去哪里探查。但总的来说，有一个区域需要探测，您并不真正关心确切的网格大小。 那么，为什么不指定 X 和 Y 点并使用它来确定网格大小，而不是设置网格大小呢？探测代码将进行计算。当您将区域设置为从程序限制中探测时，这特别好。然后用户不必做任何数学运算，也不存在在 Area to Probe 之外进行探测的问题。 如果预览能显示网格点就好了。 |
|
抱歉，我正在撰写时错过了您的回复。听起来不错，会尽快进行测试。 |
|
快速测试。效果很好。有效，你得到了我对网格点的建议，尽管它并不那么明显。您需要指定一个高于目标大小的网格大小。（例如：276 毫米 > 92.0 或更大的网格尺寸将为您提供 3 个探测点） 无论如何，谢谢，这让接下来的 6 个标志变得更容易！ |

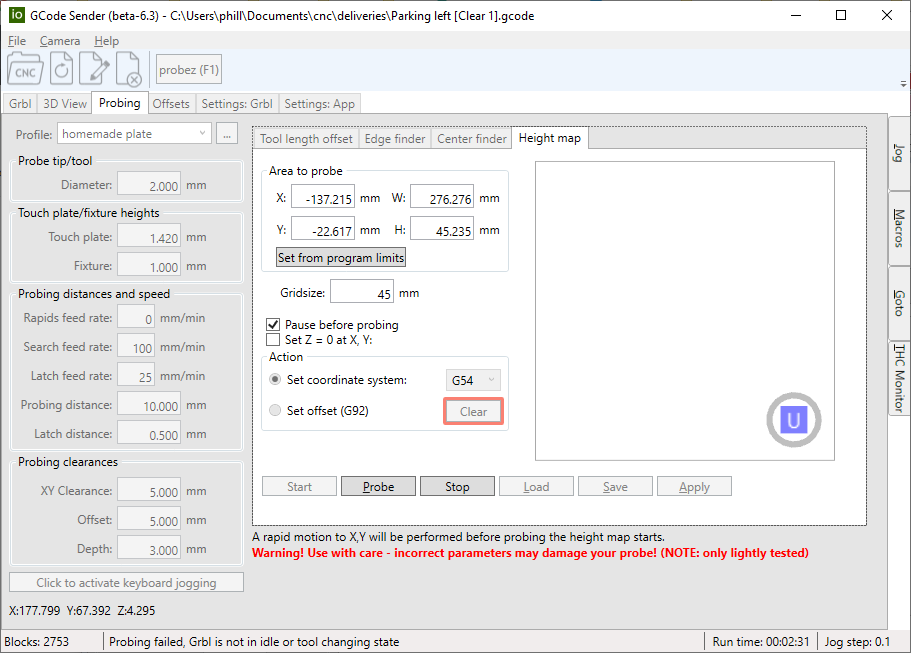

我正在让另一场婚礼成为标志。工件不平，我想使用高度贴图。这块大约是 45mm x 276mm（长而窄），我将 w54 原点设置在板的中间。我从程序限制中设置要探测的区域。我真正想做的就是探测 4 个角，但由于我必须有网格大小，所以我使用了 45 毫米，希望有一个 2 x 5 的网格图（而不是 3×10 的）。显然，任一维度的最小网格点数为 3，因此它在 Y 方向探测工件。没问题，我可以假装拿着概率的加分手。但它也在 X 方向探测工件。我认为它不应该在探测限制设置之外探测。查看屏幕截图。它具有所有细节。不管怎样，我最终用 22 毫米的网格尺寸探测了 3×14，这完成了工作。
所以，我希望看到一种分别指定 x 和 y gridsize 的方法。并且，使 x 或 y 中的最小网格点数为 2。这样，我就可以只探测角或者探测 2×3 或 2×4 网格。
