评论
.png "寻边起点图像 #60"){kind=avatar}
所有者
|

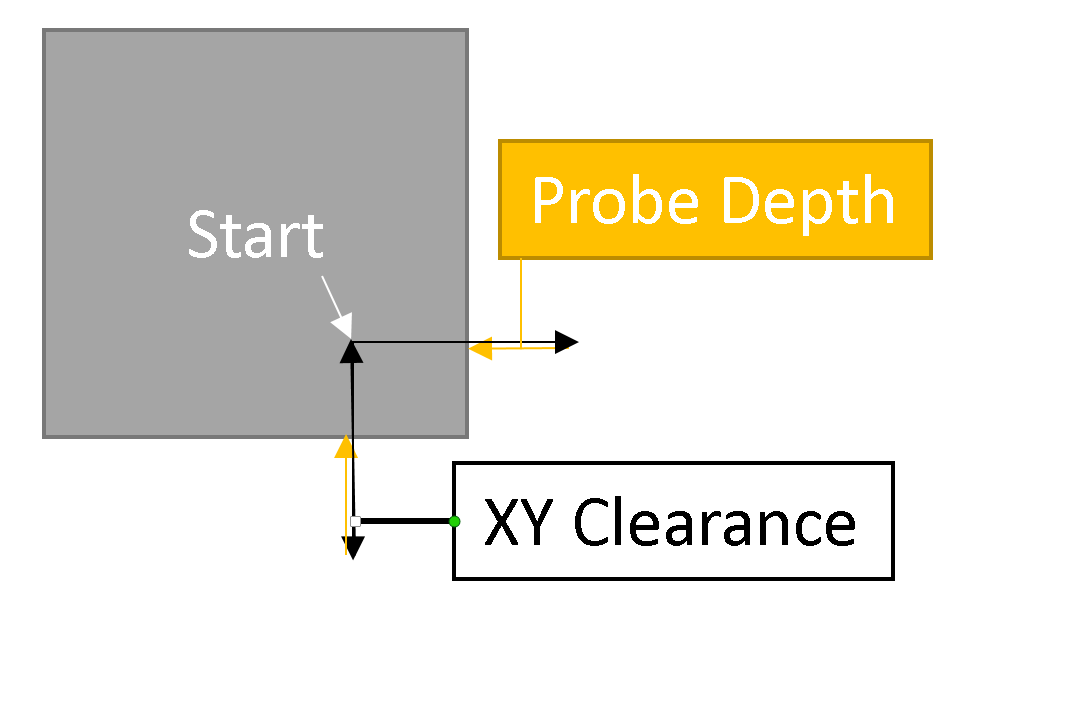

上面的第一张图不正确，发件人的图形也具有误导性。拐角探测将首先是从拐角偏移沿边缘移动，然后是远离它的XY 间隙，然后是向下深度，然后向上移动到朝向边缘的探测距离。在成功探测序列后，从边缘移回XY 间隙，然后回到初始 Z 位置， XY 间隙朝向边缘，然后沿对角线穿过拐角到相对边缘沿该边缘偏移。ETC… 编辑：错过了一步，有点累…… |
.png "寻边起点图像 #60"){kind=avatar}
作者
|
我可以改变顺序。很难描述吧？ 您是否接受这种格式，使用颜色来显示变量和移动向量？我不认为 3d 有帮助，除非你可以绕着轨道从多个角度看它。对于 2d，我不太确定如何显示“深度”
|
所有者
|
很难描述也很难画出不把它弄得一团糟的图画。您是在谈论在当前边/角选择器的右侧显示更详细的图像还是完全替换它们。或者打开带有图像和描述的对话框的帮助按钮？ 我认为，一旦用户习惯了该程序，他会更喜欢整洁的 UI，至少我是这样。 |
根据拉取请求中的先前对话，我已经习惯了位于不同位置的边缘查找起点，并且不知何故，在拐角边缘开始探测中心时，绘图并没有为我点击。为了帮助用户，我想建议一个可以帮助新用户的改进绘图。旧图纸的箭头和绿点不一致。一旦选择了边缘或在 wiki 中，这可能会显示在空白空间中。如果这在 wiki 中出现，则旧绘图的箭头应与角对齐，以更好地表明这是起点。

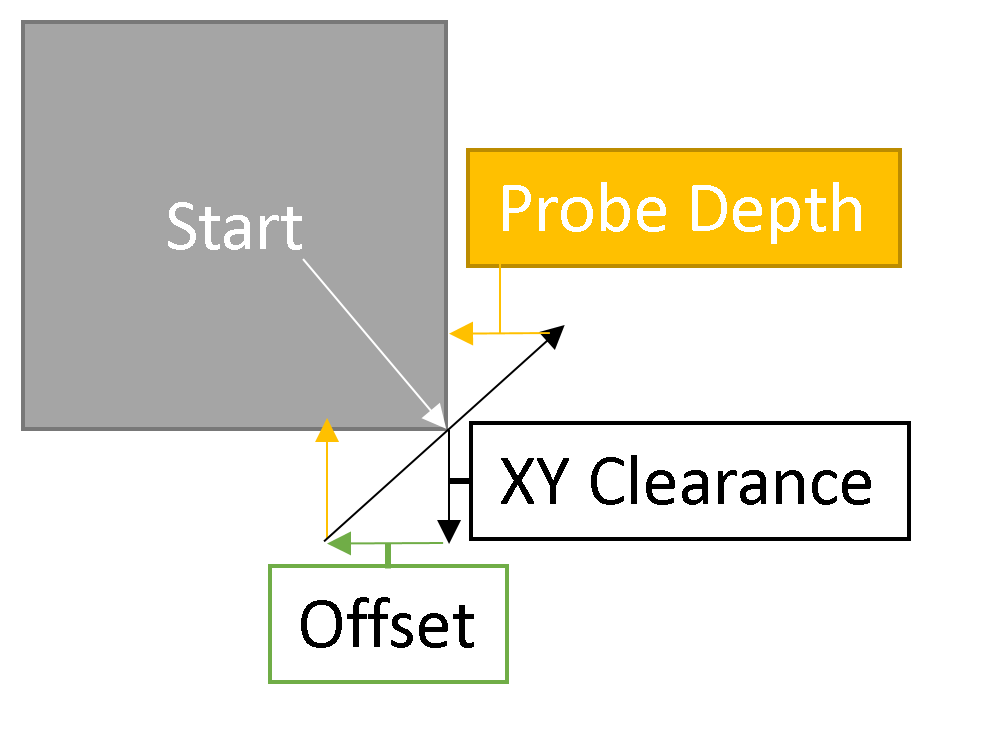

这是一份更准确地显示动作的草稿。

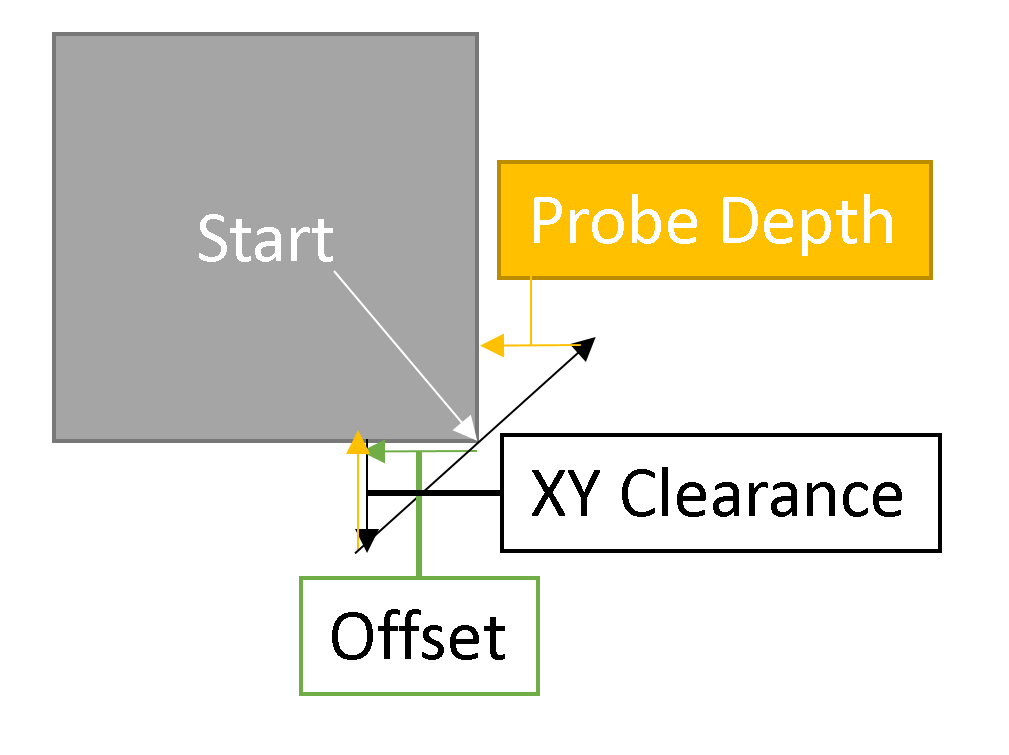

此草稿显示“0”偏移量，这是我的首选方法。
