评论
.png "DXF文件中的半圆无法解析 #118"){kind=avatar}
作者
|
我没有测试过1.3.4.4版本之前的软件。 |
作者
|
我用另一个带半圆的dxf文件进行测试，可以显示另一个dxf文件中的半圆。无法显示文件“Drawing1”中的圆弧。但问题一定不在 Drawing1.dxf 文件上。 Drawing2文件可以正常显示。 |
.png "DXF文件中的半圆无法解析 #118"){kind=avatar}
所有者
|
Drawing1 非常小 – step witdh 的默认设置 1.00 太低，最好使用 0.1： |
作者
|
我很抱歉。之前没注意这个选项。我按照你的方法测试了一下，显示的是半圆弧。 |
所有者
|
没问题，如果需要（如果半径太小），我会添加一个检测来纠正“弧步宽度”。 |
DXF文件中的半圆无法解析

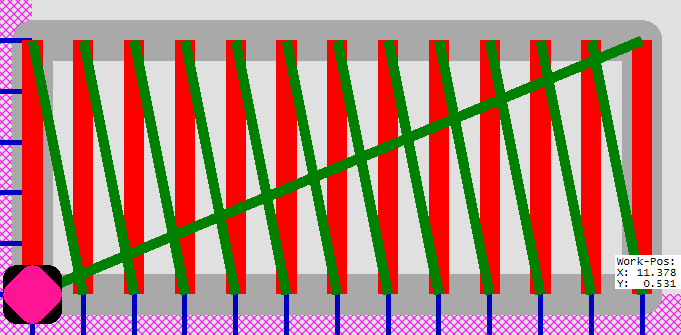

图1是绘图仪软件显示

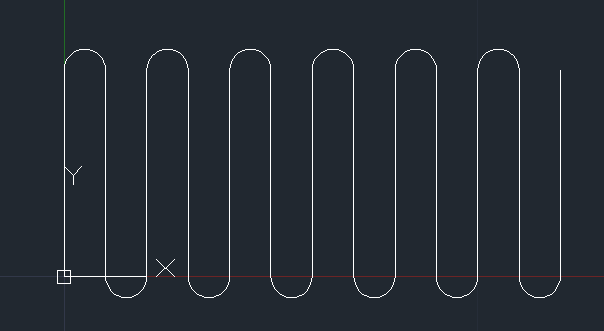

图2是CAD文件显示
“Drawing1.zip”是我测试用的dxf文件
用软件版本1.3.4.4和1.3测试也有同样的问题.4.5.
图1
图 2
dxf 文件
Drawing1.zip
