是的你是对的。 |
.png "排序和最短路径优化 #119"){kind=avatar}
|
开源软件dxf2gcode中的最短路径效果非常好，可以借鉴算法代码。我知道有人将 Dijkstra 算法用作最短路径算法。 |
|
一般来说，在最短的排序过程中可以反转方向，一般没什么影响。但是，有些处理场合必须按照一定的顺序进行处理。其实可以参考dxf2gcode的方法。排序后，还可以允许用户调整几何图元的方向。 |
|
你好。 |
|
dxf2gcode 上的排序方法对我来说看起来很复杂（它使用的是 TSP）。 |
|
检查新版本中的排序对象选项 |
|
软件中新增了按最短路径排序的功能，经过测试我觉得效果很好。 |
|

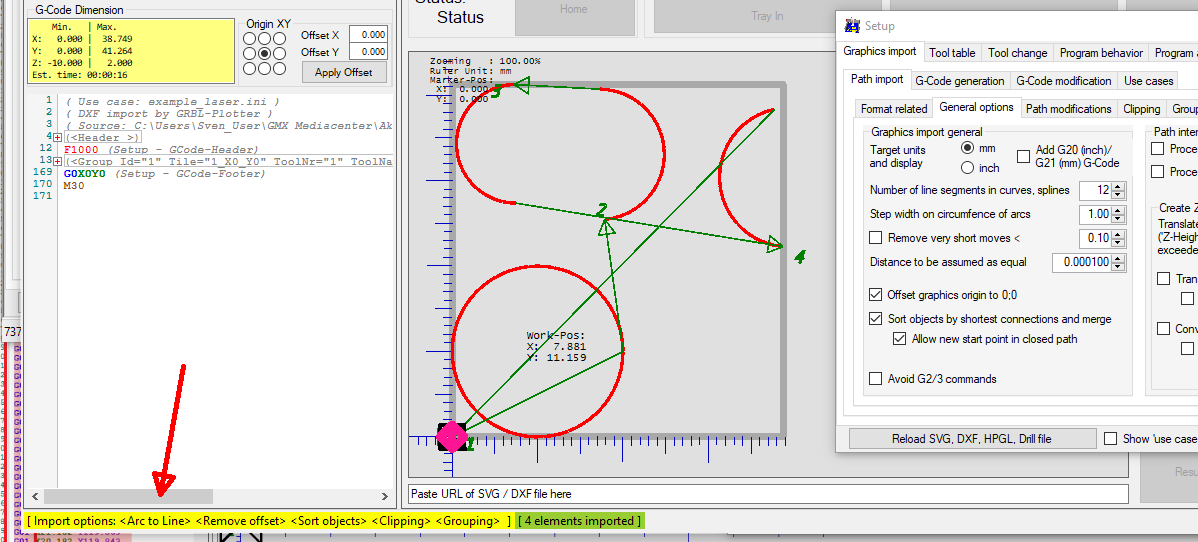

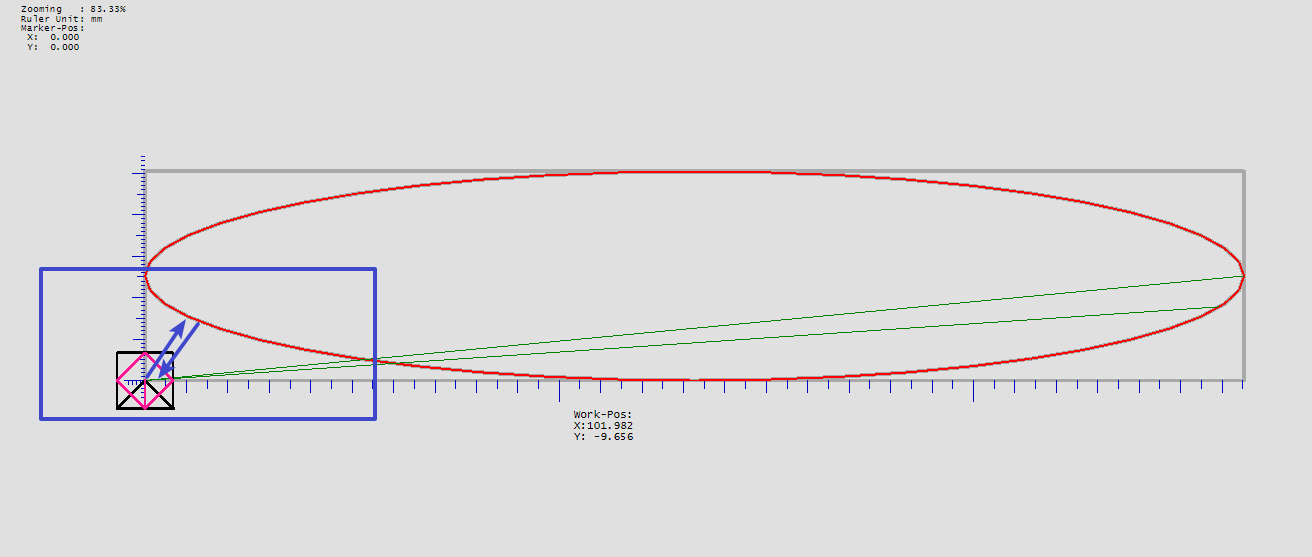

我认为最短路径排序算法需要进一步优化。在下面的屏幕截图中，我认为从蓝色箭头所指的位置开始和完成处理所需的时间会更少。可能现在的软件算法可能考虑了其他我没有考虑的原因，导致了现在的最短路径排序方式。
这是我用来测试的dxf文件 |
|
应该在 1.5.0.1 中修复检查新选项 |
|

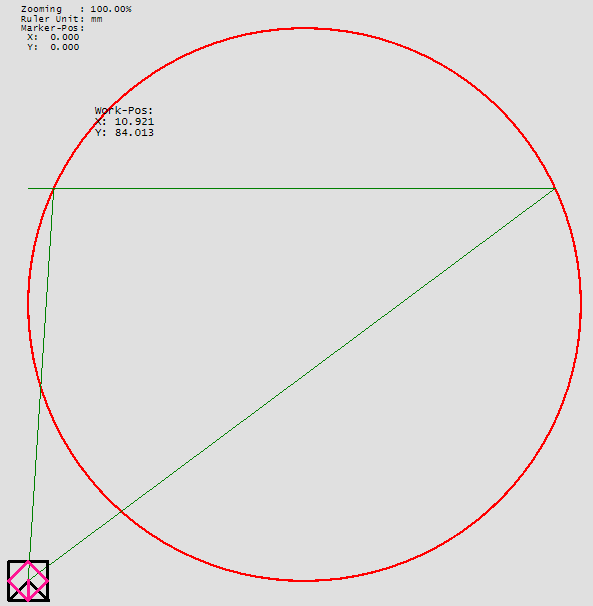

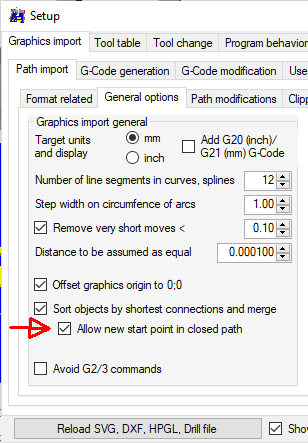

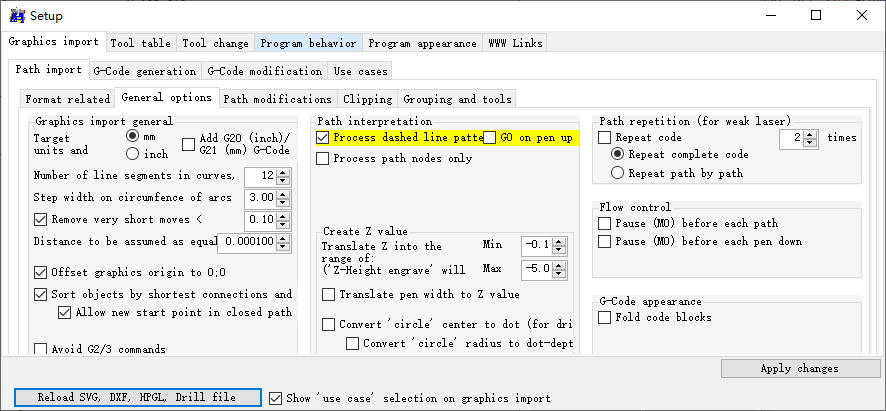

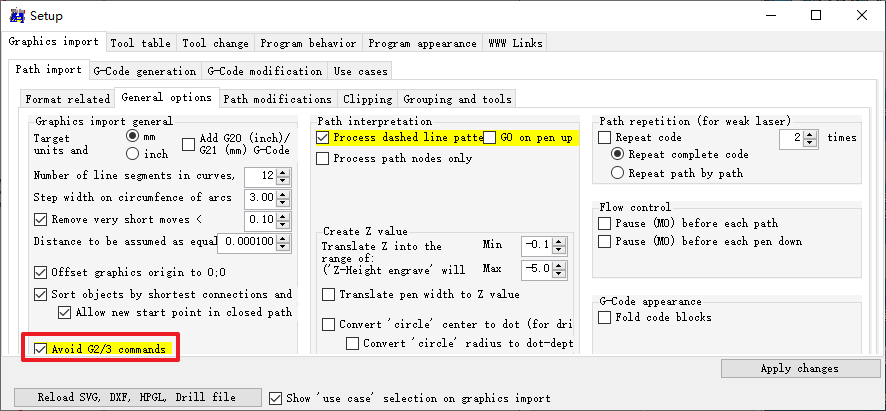

现在勾选新增的功能选项“Allow new start point in closed path” 椭圆的最短路径排序效果很好 我用圆测试，发现如果把圆细分成小直线，最短路径排序效果最好。 当设置圆生成的GCode为G02和G03时，排序结果 当设置圆生成的GCode为G01时，排序结果 |
|
我做了一个额外的功能来处理由 G2/G3 组成的完整圆圈，以围绕圆周移动起点。在我的例子中它起作用了，在你的例子中不起作用 – 我会检查一下。 |
|
检查 G2 G3 中固定起点的新版本 |
|

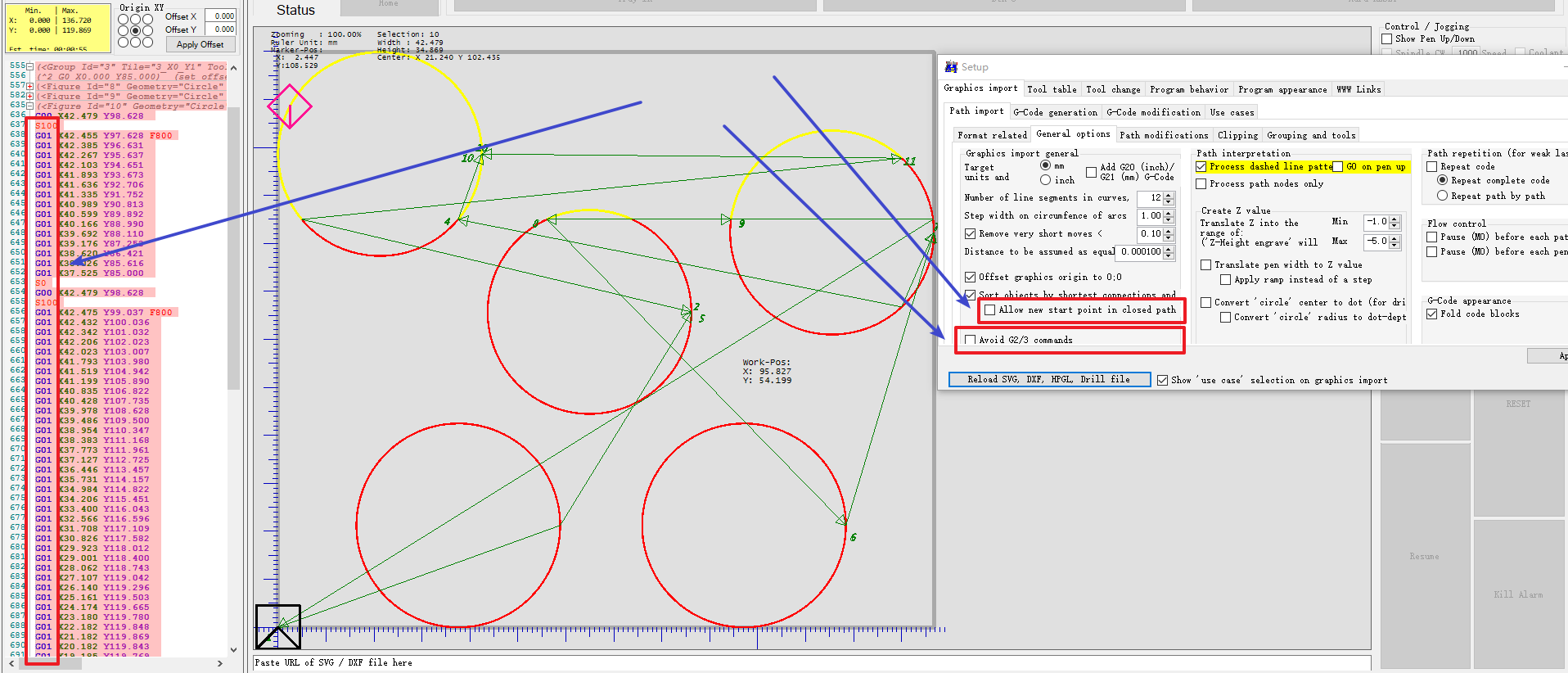

软件V1.5.0.2版本会导致dxf中部分图形元素无法显示。是不是和新增的“G2/G3圈内正确起点”功能有关？ 下面的截图image1是软件版本V1.5.0.2的截图 image2为软件版本V1.5.0.1的截图 设置 测试dxf文件 |
|
#132的实现中存在错误， |
|

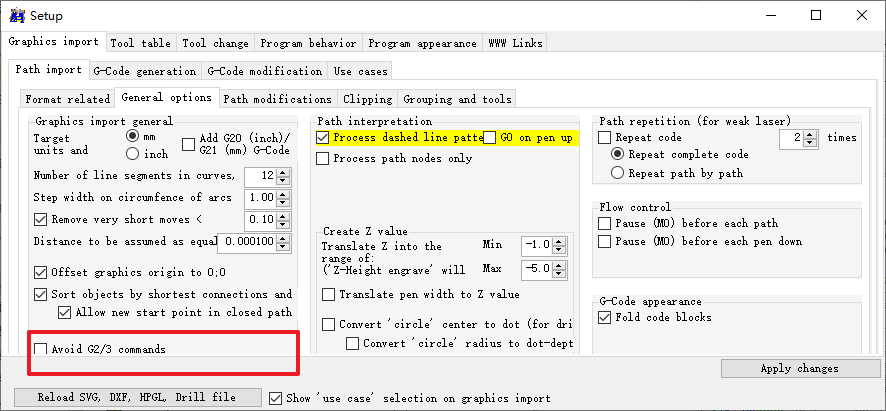

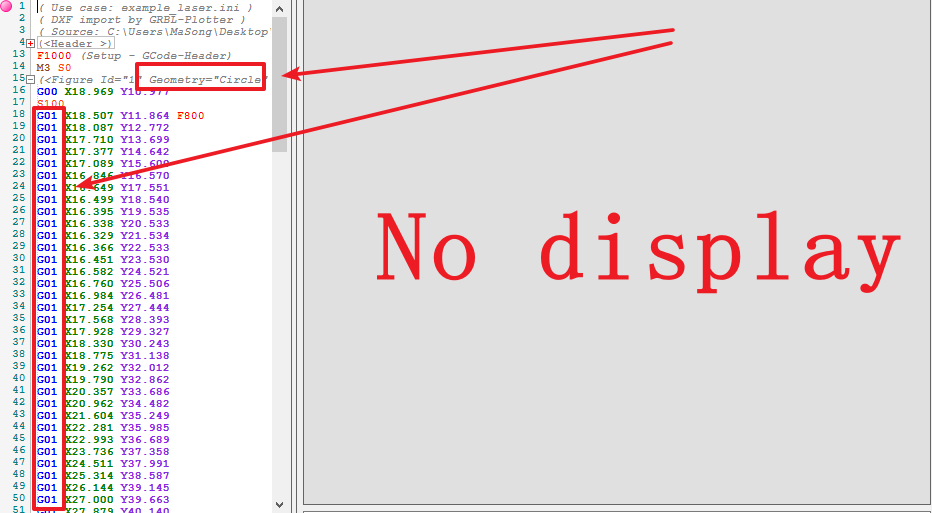

非常感谢。 现在软件版本V1.5.0.3解决了部分几何图元无法显示的问题。 现在我发现了一个问题。当我没有勾选“Allow new start point in closed path”和“Avoid G2/G3 commands”时，圆和圆弧生成的GCode是G01。 希望在不勾选“Avoid G2/G3 commands”和“Avoid G2/G3 commands”时，圆和圆弧生成的GCode是G03和G02。 |
|
您需要在导入后检查黄色信息行…。 |
|
对不起，是我的错。我激活了裁剪功能，导致圆和圆弧生成G01。这不是软件错误。 V1.5.0.3版本圆圈排序效果很好 |
|
感谢测试 |
经过对比测试，发现绘图仪软件没有最短路径优化功能。目前的排序是根据dxf文档中图元的读取顺序。dxf文件中存储几何图元的顺序只是图元绘制的顺序。如果按照几何原图的顺序进行路径规划，这将导致空行程非常长。你说的用libreCAD的路径规划是一种方式。但是当dxf中的几何图元数量比较多的时候，使用libreCAD进行路径规划是非常困难的，所以我觉得在plotter软件中加入最短路径规划功能可以带来很大的方便，可以最大限度的减少empty walk 行程的时间。
