您好，目前软件中的裁剪功能非常好用。希望增加一个选项，可以控制是否显示分割线和数字，控制显示的分割区域的处理顺序。现在发现分界处激光加工的效果不是很好。解决方法是上一个加工区的加工路径终点要超出分界线一点，下一个区的加工起点也应该超出分界线一点，这样加工效果更好。
希望在软件中增加一个选项，让用户可以设置一个参数，可以决定分割路径的重复长度。

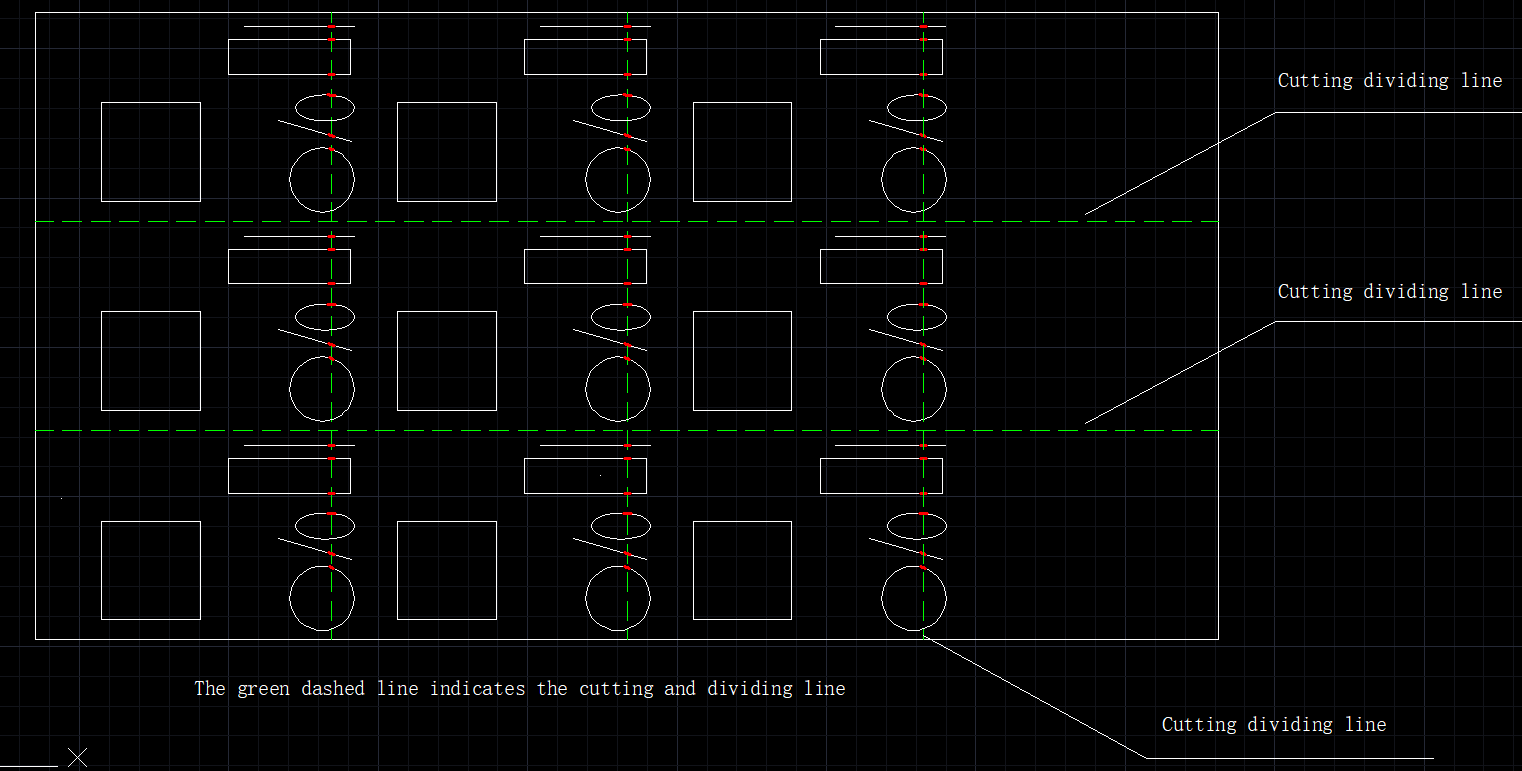

分割线显示
重复长度

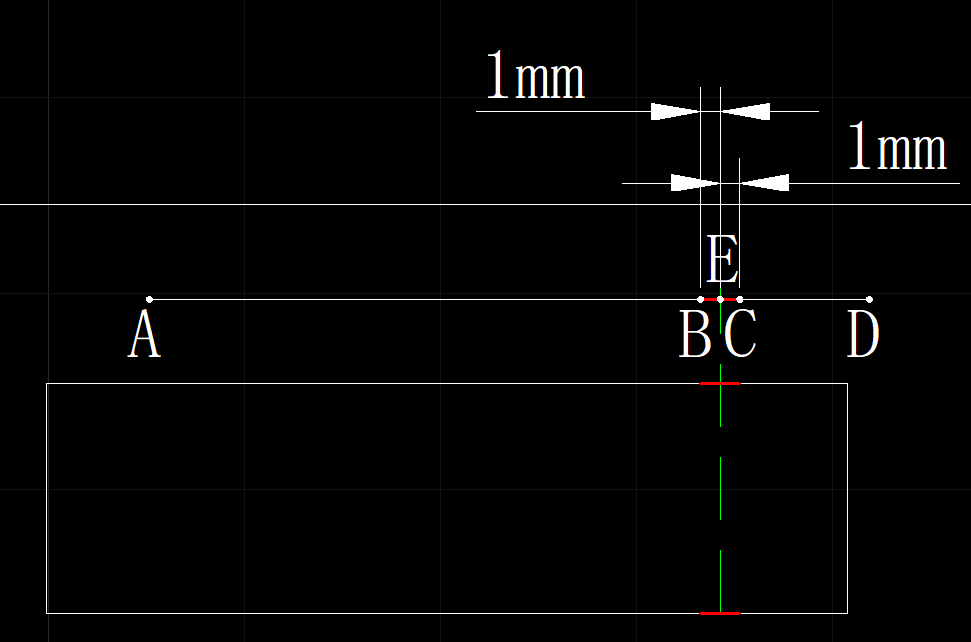

用户设置1mm重复长度示例
软件当前运动模式为A=>E，E=>D；A为上一分区直线起点，E为上一分区直线终点；E为下一个划分区域的直线起点，D为下一个区域直线的终点
如果设置重复距离为1mm，则运动方式为A=>C，B=>D；A为最后一个划分区域的直线起点，C为设置重复距离后上一个区域直线的终点；B为下一个划分区域直线的起点，D为设置重复距离后下一个区域直线的终点

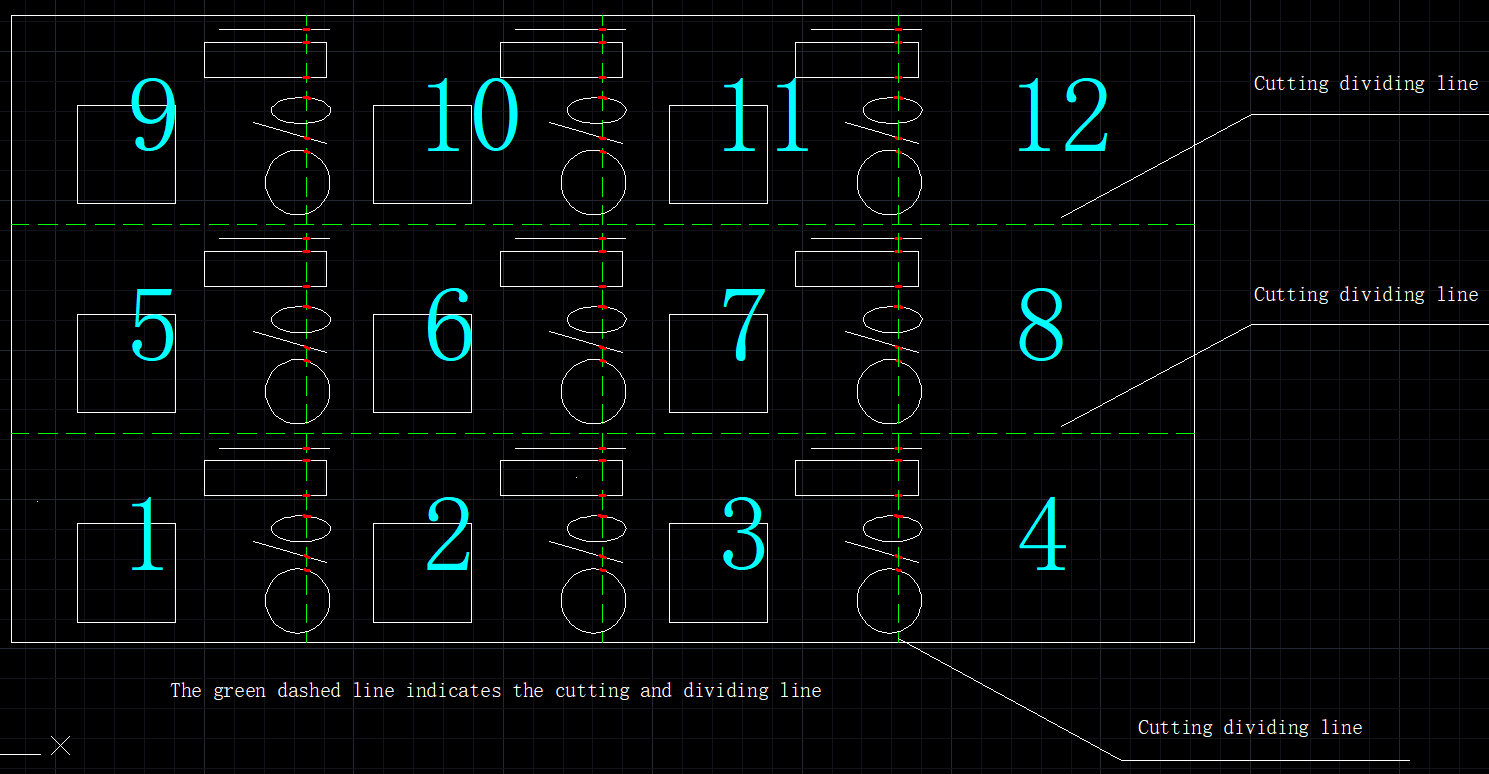

设定分割区域加工顺序的数字显示
