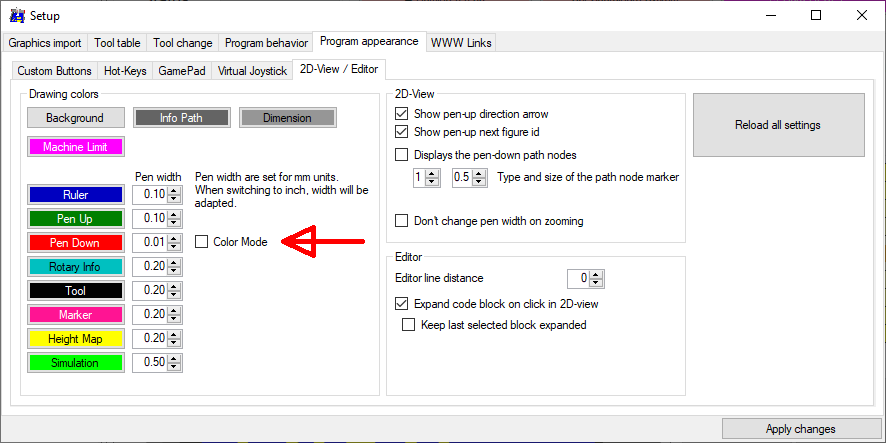

您好，我错误地假设您指的是宽笔宽。您可以在此处调整 2D 视图的笔宽，您可以关闭“颜色模式”（否则笔宽将根据实际工具表确定，并结合 G 代码中的给定参数）：

不幸的是，我没有 PCB 特定手册，我希望这会有所帮助：
https ://github.com/svenhb/GRBL-Plotter/wiki/surface-scan
https://github.com/svenhb/GRBL-Plotter/wiki/自动调平

嗨，
我是通过关闭“颜色模式”来做到的。请问一下，是不是换个显示？并且铣削代码命令未更改
对于 PCB，我想直接在工件上使用铣削尖端找到高程图。文档只说开关型设备必须连接到引脚 A5，并且当开关关闭时 Z 轴仍然移动额外的距离。如果我将它与铣刀和铜 PCB 一起使用，它会在接触点处断裂

是的，关闭“颜色模式”只会改变 2D 视图，没有别的。

当开关关闭时 Z 轴仍然移动额外的距离

是的，因为电机减速，但将采用准确的接触点

如果我将它与铣刀和铜 PCB 一起使用，它会在接触点处断裂

您需要使用低速进行 Z 轴运动，以获得非常短的减速距离。
我确定其他调平工具以相同的方式工作……
您可以寻找视频“grbl pcb autoleveling”，使用 GRBL-Plotter 它应该以相同的方式工作，但我没有尝试很长时间.

我非常希望你以后能有这方面的示例视频，
非常感谢！

是的，我应该做一个。
您的进一步反馈会很好。
谢谢

我认为问题已解决
