你好，

你能确保每个文件都包含一个“M3”语句来打开主轴吗？您可能想在“M3”之后添加一个延迟语句“G4 P5”，这样您就可以在 M3 未打开主轴时停止作业。这不应该是 OpenCNCPilot 的问题。

关于您的其他问题：您是否更改了探测/应用高度图和蚀刻之间的原点？您在 pcb-gcode 中设置的切割深度是否足够深？
探针在探测时是否真的接触到铜（电噪声也可以触发探头输入）？

马丁

嗨马丁，感谢您的回复。
M3 语句始终存在。同一个 gcodefile 也会发生此问题。有时它开始旋转，有时不旋转。
如何在代码中添加命令“G4 P5”？

关于探测：我不认为我改变了原点，因为我通常运行探测并在它完成后立即应用高度贴图。深度应该没问题，因为它曾经工作得很好。
我很确定尖端接触到铜，因为我已经检查过了。
我通常做的是：连接机器，上传代码，然后进行探测，一旦完成，我就应用高度图并运行它。
谢谢。
乔治奥

嗨，乔治，
我在第一次尝试使用 OpenCNCPilot 时遇到了类似的问题。
我意识到在从用于探测的 pogo 阶梯传感器引脚更换到钻头后，我错过了零 Z。
这似乎不是你的问题……但也许你还是可以检查一下。
哈拉尔德

嗨 deHarro，
感谢您的回复。
‘pogo stile sensor pin’ 是什么意思？
我不得不承认我几年前才开始使用这个软件，所以如果我问你很多事情，我很抱歉。
乔治奥

嗨 Giorgio，
我使用这种触点进行探测：引脚
它们是弹簧加载的，如果出现问题（Z 不能及时停止接触）我有机会手动停止。银针可深入金色外壳约 5 毫米。
哈拉尔德

哦酷！！我会买其中一些。
我仍然不明白我做错了什么。
乔治奥

我也是，抱歉
Harald

关于探测：我不认为我改变了原点，因为我通常运行探测并在它完成后立即应用高度贴图。深度应该没问题，因为它曾经工作得很好。
我很确定尖端接触到铜，因为我已经检查过了。
我通常做的是：连接机器，上传代码，然后进行探测，一旦完成，我就应用高度图并运行它。

你不把Z轴调零吗？我通常将 Z 轴调零，然后从哪里开始探测，这样当我改变东西时，我就有了一个可以参考的参考点。

关于主轴不启动：是否一切都连接正确？似乎告诉主轴启动的电气连接断开并阻止信号通过……

主轴已正确连接，因为如果我编写手动命令 S1000，主轴将开始旋转。
如何将 Z 轴归零？明天我会试一试

好的，为什么不用文本编辑器打开 gcode 文件（记事本应该没问题，只需右键单击 gcode 文件并选择“打开方式”），将“M3”替换为“M3 S1000”，然后再试一次？
似乎 grbl 需要一个你最初需要设置的速度（当 grbl 第一次启动时，速度的值可能是 0？）

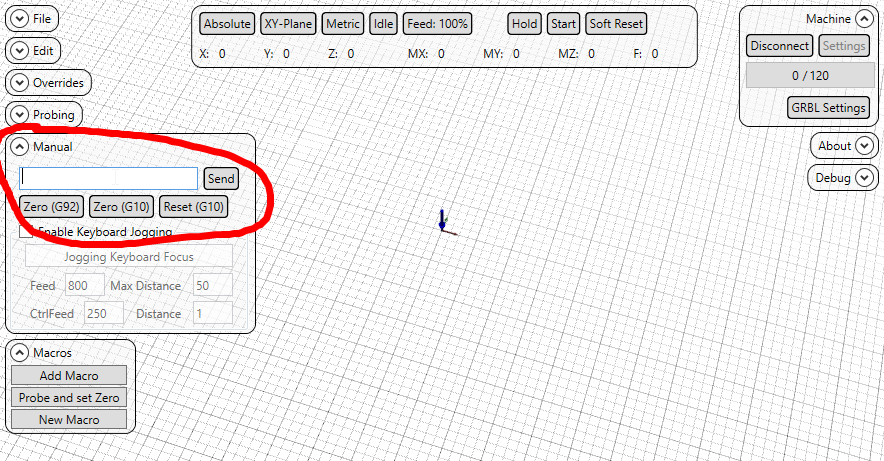

您可以将 Z 轴调零，方法是将主轴置于要设置的原点上方，将探头连接到铜包层和主轴钻头，然后按下“宏”选项卡下的“零 Z”按钮。我还建议你做一个“G92X0Y0Z0”只是为了 100% 确定你的原点设置正确。之后，您可以创建一个新的探测区域，将其探测出来，将探头与主轴钻头和覆铜板断开连接，应用高度图并开始布线工作。

谢谢先生，您对伯尔尼的了解非常清楚！今天我试试，我会让你知道。
乔治奥

所以，我解决了主轴的问题，不知何故默认速度设置为零。
如果我写 M3 S1000 它工作正常。
试探仍然没有效果。您通常用于蚀刻的深度是多少？我的可能太小了。
乔治奥

我正在使用 -0.05mm

我正在使用 1.12，但仍然无法正常工作。我想知道：一旦我按下“applyheightmap”shockerà，我会在探测表面看到黑色的 mi 电路板？因为我仍然只看到指示高度的彩色表面。
希望我已经清楚了，如果没有，我会张贴照片。
泰克斯

1mm 太多了，它不可能不切穿那个深度的铜（和一半的基板）！
是的，刀具路径应该位于 Z=0 以下，因此它会在彩色地图下方并且从顶部看不到（我手动编辑地图以在自述文件中创建图像，是的，这有点误导）。
您的过程中一定有一些错误。也许您可以制作每个步骤的快速视频并将其链接到此处？

我想念拼写，我使用 -0.12。
今天下午我做了视频，我会发布它

我还没有做视频，因为我没有时间。当我打开 gcode 时，我试图尝试一些 settima 和非我收到此消息：“无法解析 GCode 文件，没有预览/编辑可用的朗姆酒此文件需要您自担风险。
3523 行读取 GCode 文件时出错；
运动命令必须排在最后一行（块中未使用的字）

当我简化 GCode 时，我只得到一行代码。
乔治奥

第 3523 行有问题，特别是 XYZIJK 旁边的单词出现在不允许的 G%% 运动命令之后。这意味着 OpenCNCPilot 无法将其转换为内部表示，因此您不能使用 simplify/anything

所以这是视频：https ://we.tl/DKroBFKHwl

我使用 -0.17 作为切削深度，但主轴将板撕裂。
然后我又尝试了 -0.12，您可以在下载链接中看到结果。
我仍然不明白我错过了什么：从 -0.12 深度开始，它的深度很好，然后开始蚀刻得太深，然后就没有蚀刻了。
希望通过视频您可以了解我所缺少的内容。
谢谢。
乔治奥

抱歉，我不会下载 700MB 的 rar 视频。请将其发布到 YouTube 或 vimeo 等视频托管平台

好的，所以我看了视频的前 2 分钟，马上就发现我的机器有很大的不同（我有同一台机器）。您的步进电机似乎加速太慢，这可能导致 Z 电机永远无法及时达到正确的 Z 高度。当您按下“GRBL 设置”按钮时，您可以截图打开的窗口吗？尝试提高电机的加速度（我相信我的设置太 800mm/s²）并尝试再次探测/布线。

这是视频的 youtube 链接。很快我将发布 grlb 设置的照片。

链接：https ://www.youtube.com/watch?v=hIJ3VhzhVA4

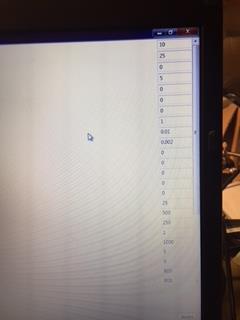

如果我按 GRLB 设置，这就是我所看到的：

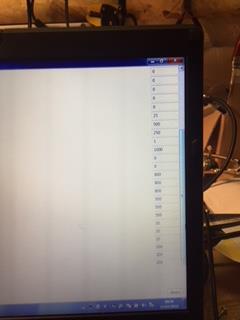

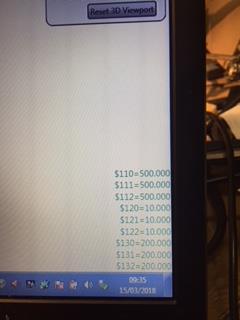

当我手动写 $$ 时，我还上传了一张设置照片。
乔治奥

是转到手动命令窗口

并分别输入“$120=600”、“$121=600”和“$122=600”（因此 $120=600 ENTER 等）
之后再次尝试探测和路由。

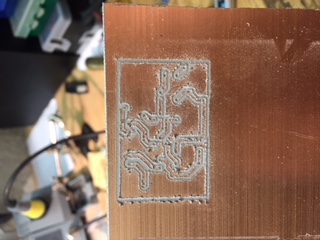

这是结果，好像有所改善，但是切得太深了，我应该在pcb-gcode-setup中降低蚀刻深度吗？还有你用什么小费？我的看起来真的很脆弱。

是的，这看起来好多了。我建议您尝试布线深度为 -0.05 毫米的东西。我正在使用您从 amazon/ebay/aliexpress 获得的标准中文布线位（0.1mm 和 10°）

多谢。我会尝试使用 0.05。
不过，这些技巧很容易失效。

好吧，您必须记住，这些技巧仅适用于雕刻非常小的深度，而不是 0.1mm

我终于得到了很好的结果。
我想知道是否有可能在代码中实现将同一电路彼此靠近地复制的可能性。
像这样，它只需要一次探测就可以探测多个电路。
如果需要在一段时间内复制同一块板，这将加快该过程。
乔治奥

您可以将 .gcode 文件编辑为该文件。

想象您的电路板尺寸为 20x30mm。您只需要复制整个 .gcode 文件内容，附加“G0X21Y0”（或类似的东西）后跟“G92X0Y0”，粘贴您刚刚复制的 .gcode，将其加载到 OpenCNCPilot 中并开始探测/布线。

嗨，乔治，

你改变了什么以获得更好的结果？你的来源不正确吗？
@sirsenor 这行不通，OpenCNCPilot 无法识别 G92 命令。您可以使用 FlatCAM 中的拼板功能，或者只是在您的 CAD 软件中复制 PCB 布局。

干杯!
