Sainsmart 3018 检验仪 #138

你好。

我在将 hc-06 蓝牙设备连接到 3018 Prover 时遇到问题。

在网上找不到此模型的任何教程。

我看到有人将 hc-06 的电缆连接到离线控制器通常连接的地方。

他的离线控制器连接有 8 个引脚,我有 10 个引脚。

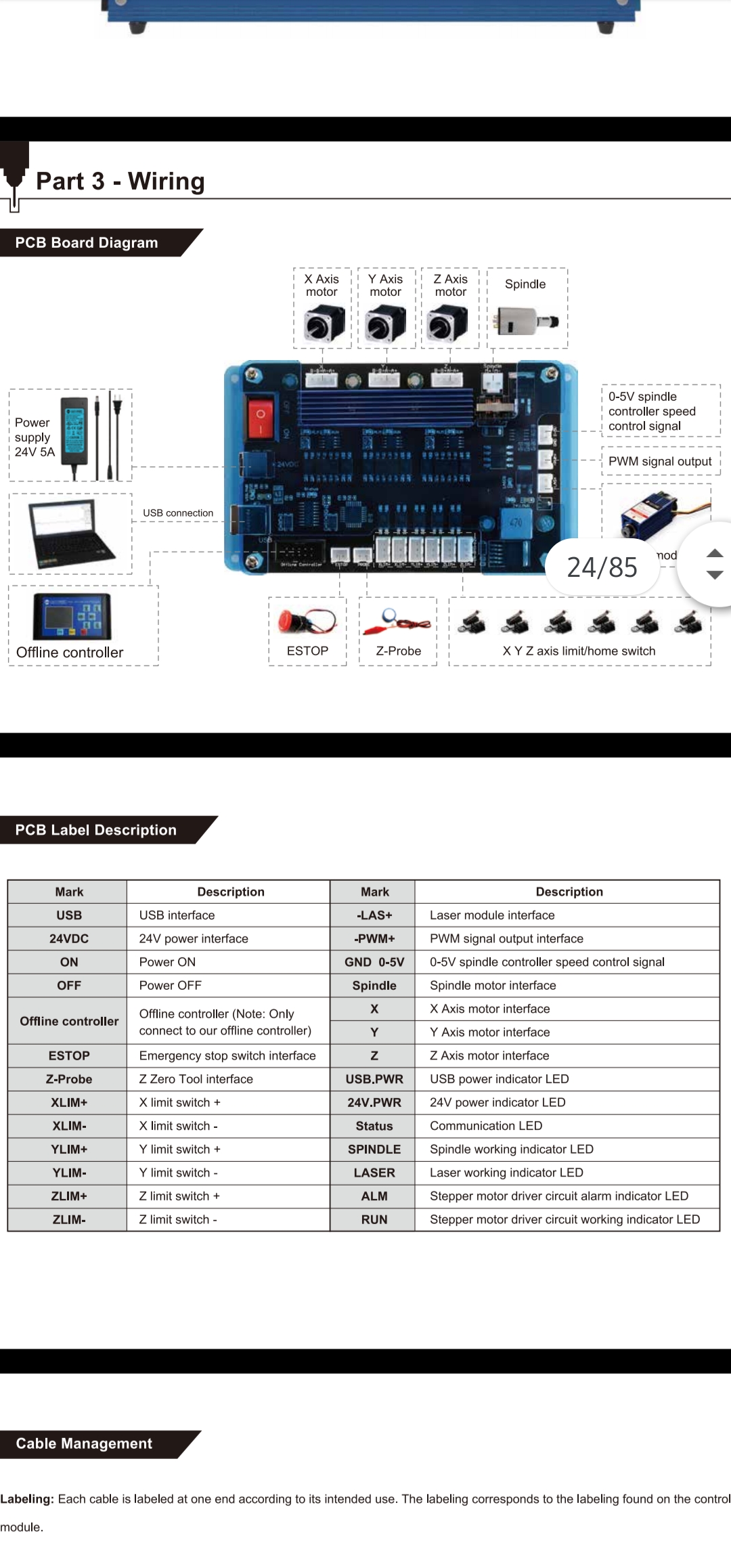

在文档、开发板本身或 sainsmart hompage 上,我没有找到任何提示或例如接线图。

希望你们中的任何人都可以帮助我。
Sainsmart 3018 检验仪 #138

Sainsmart 3018 检验仪 #138
所有者

您需要在板上找到 Rx 和 Tx 引脚并将它们连接到蓝牙模块。
开发板的Rx pin 连接到蓝牙模块的
Tx pin 开发板的Tx pin 连接到蓝牙模块的Rx pin。

如果 Rx 和 Tx 引脚没有暴露在电路板上,那么您可能需要检查任何其他可能性

这些可能有助于
gnea/grbl#628
