@jahnj0584: 5V 来自 Arduino 作为控制电压。所以，它没有提供很多电流。

是的你可以。进给保持、恢复（循环启动）和复位位于模拟引脚上，但设置为数字 I/O。我建议将它们与滤波电路或 IC 连接，以防止错误读数。

对于急停，最好切断电源。对于 grbl，推荐的方法是直接连接到硬复位引脚。如果它接地，它将使 Arduino 进入无限暂停状态，直到引脚断开。

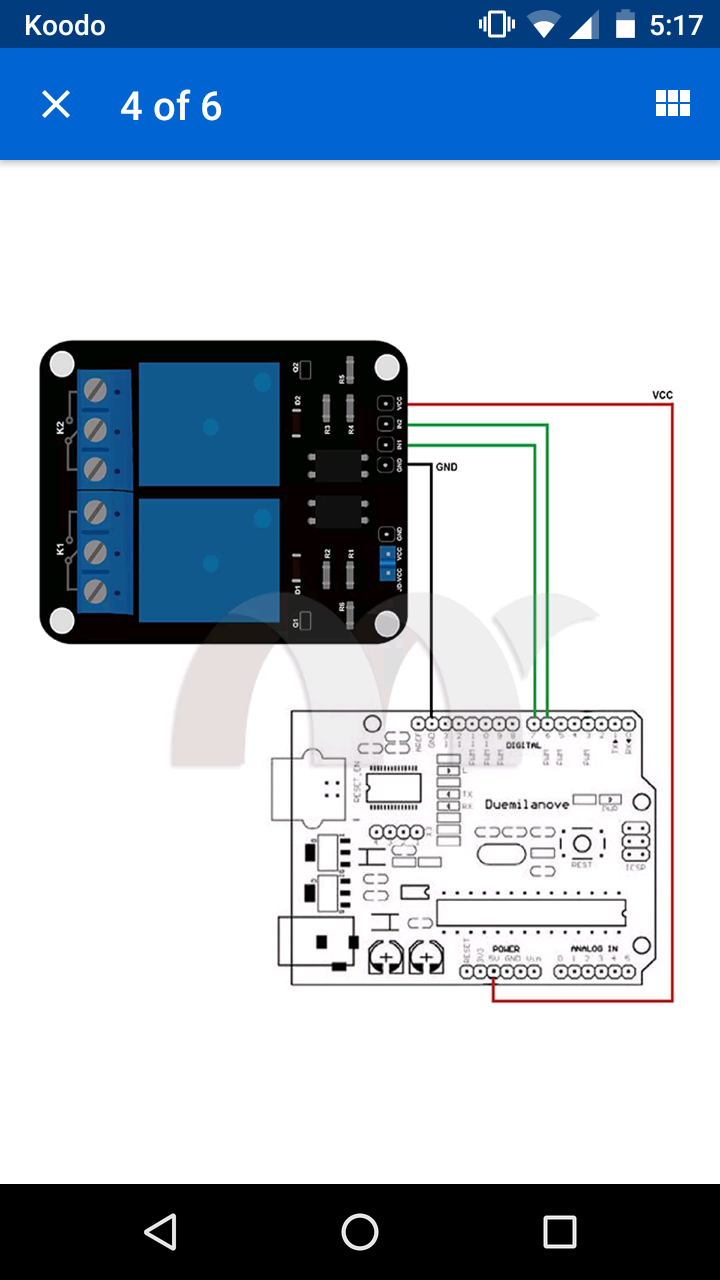

所以我将使用此图，但使用引脚 12 和 A3 代替。

你会为饲料保持做什么样的接线？我不明白它如何将模拟开关的信息传递给 UGS。我将使用屏蔽线，所以还需要过滤器吗？

对于急停，我可能只是让它中断电源，并希望我们最终获得“从线路运行”选项

@jahnj0584：您无法按原样使用 Grbl 按钮控制主轴和冷却液。听起来您询问了提要保持和恢复输入。

但是，如果您不怕编码，则可以使用 v1.1 中的主轴停止倍率（仅在进给保持期间）和冷却液倍率作为按钮输入。您只需要更改控制引脚中断处理程序来标记这些覆盖，而不是软复位、馈送保持或恢复控制。如果 UGS 监控附件状态，如我所记录的，那么它应该能够告诉您这些附件何时启用或禁用。

我假设“从行运行”意味着程序从一行重新启动。这主要是一个 GUI 任务，而不是 Grbl，因为它涉及到特定于机器的任务才能到达重新启动位置。GUI 还必须在重新启动之前具有最后一个模式状态，要么在作业取消之前保留它，要么从 $C Grbl 检查模式流中获取它直到重新启动点。

我连接继电器以打开/关闭路由器或 Shop vac 分别插入的单独延长线的地线。

我假设你真正的意思是你要切换中性线，这是一个禁忌。热腿是应该始终切换的腿。

为什么不？

安全。一个开关，无论是继电器还是普通开关，都应该带走开关下游的所有电位。如果您切换中性线，仍然有一根热线并且没有电线提供接地路径，那么路径可能会变成穿过您的手指，沿着您的手臂穿过您的心脏和脚趾的路径。

如果我想绕过继电器（如 PC 关闭时的真空），我是否只需添加一个
也连接到热线的拨动开关？

是的，您可以放置​​一个基本上重新连接继电器热线末端的开关。确保您使用的拨动开关具有适当的额定值。

你好，

我已经实现了与您正在寻找的类似的解决方案，您可以在这里查看：
http ://www.openbuilds.com/threads/c-beam-gtc.6425/

我很想知道如何在进给保持期间放置代码以覆盖主轴停止和冷却液，并在通过按钮触发恢复时再次启动它们。任何帮助都可以实现这一点。

谢谢

嗯，好的，让我重新措辞一下。我想要相反的意思。我希望主轴和冷却液在进给保持时停止（要发送 M05 和 M09 命令）并在恢复时重新启动它们（M03 和 M08 命令）。

对困惑感到抱歉

它已经实施了。在 config.h 中寻找安全门。

好的，谢谢一堆..会这样做..

// #define ENABLE_SAFETY_DOOR_INPUT_PIN // 默认禁用。取消注释以启用。

我的理解是；
取消注释时，当按下 feed_hold 按钮并断开主轴和冷却液的电源时，它将充当安全门，它们通过继电器供电。当触发恢复按钮时，主轴和冷却液将按照定义的延迟时间（以秒为单位）再次通电；

#define SAFETY_DOOR_SPINDLE_DELAY 4.0 // 浮点数（秒）
#define SAFETY_DOOR_COOLANT_DELAY 1.0 // 浮点数（秒）

你认为 4.0 是主轴延迟的好设置吗？它不会使主轴拖过工件，因为轴将在这 4 秒内移动吗？

非常感谢您的评论和输入。

延迟是在运动恢复之前。

好的完美，谢谢

我没有评论；
#define ENABLE_SAFETY_DOOR_INPUT_PIN

当我按下连接到 feed_hold 的瞬时开关时，运动停止但主轴继续转动。当我按下中止按钮时，主轴停止其他一切。

请看下面的视频@ 01:21

https://www.youtube.com/watch?v=NVWWfCDukts

顺便说一句，我在 9j 上。任何想法可能是什么问题？

确保您正在编辑复制到 Arduino 库文件夹的 config.h 文件。

大家好 – 有人知道如何在 Z <= 0 时启用冷却剂引脚或未使用的引脚，并在 Z > 0 时禁用它吗？我正在为笔式绘图仪使用继电器，并希望在 Z = 0 或低于 Z = 0 时启用笔式继电器。有人可以提供一段代码吗？谢谢。

@lalo-uy– 对不起。我现在可以工作了。请忽略我的冷却液问题。我切换到激光模式并将继电器从冷却剂引脚移到 PWM 引脚。在激光模式下，我无需更改任何 gcode 即可获得所需的 z 轴运动。谢谢。
