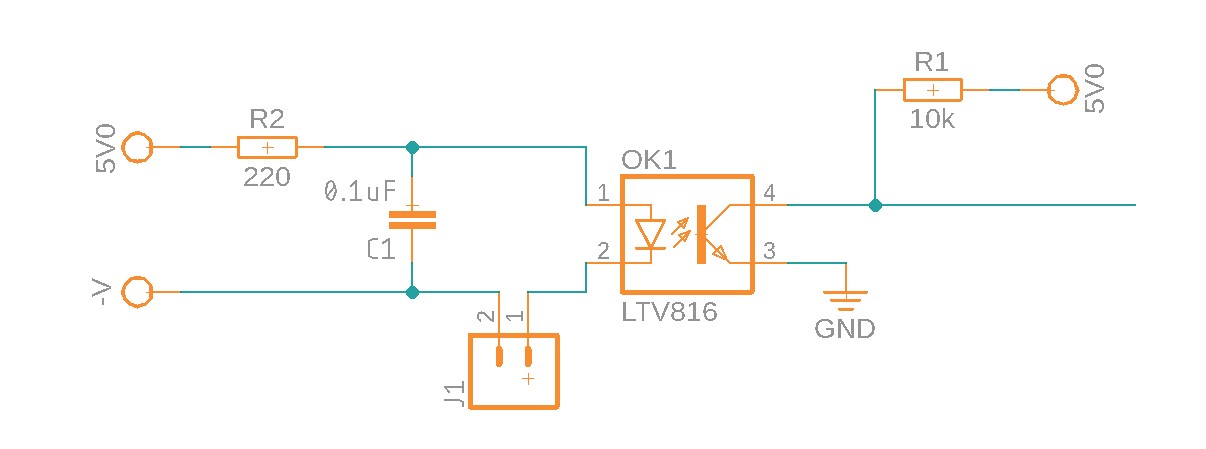

你是说这样吗？

这是我的第一个想法。但后来我读了这篇限位开关触发报告（用户 biletnikov 说“在你的情况下，我建议添加 0.1 uF 电容器并联到开关的触点。”）和他为 CNC 机器制作限位开关板的模式。
我不喜欢他接线开关的方式，因此我想制作我的版本。

也许我应该提到 opto 的右侧将靠近 arduino – 将放置与 arduino 相同的 pcb。

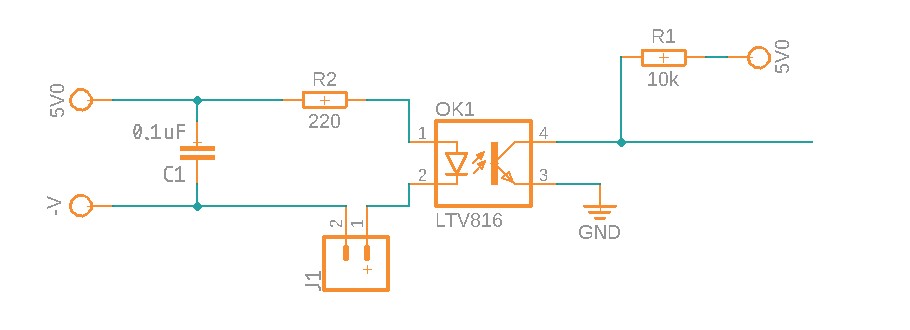

谢谢。光电两边放个电容怎么样？这有意义吗？如果是的话如何把它放在左边？第一或第二选择？
让我解释一下为什么我认为将它放在 opto 的开关侧（左侧）很好。开关在数控机床上，电线与其他电线一起使用，还有一个主轴电机。Opto 将位于开关线的末端，在 arduino 旁边。所以我觉得问题是在那边产生的。也许最好防止错误信号甚至进入光电。
我不会把这个电路放在 switch 旁边，而是放在 arduino 旁边。它们将在同一个 pcb 上。相对较长的电线将从开关连接到该电路。

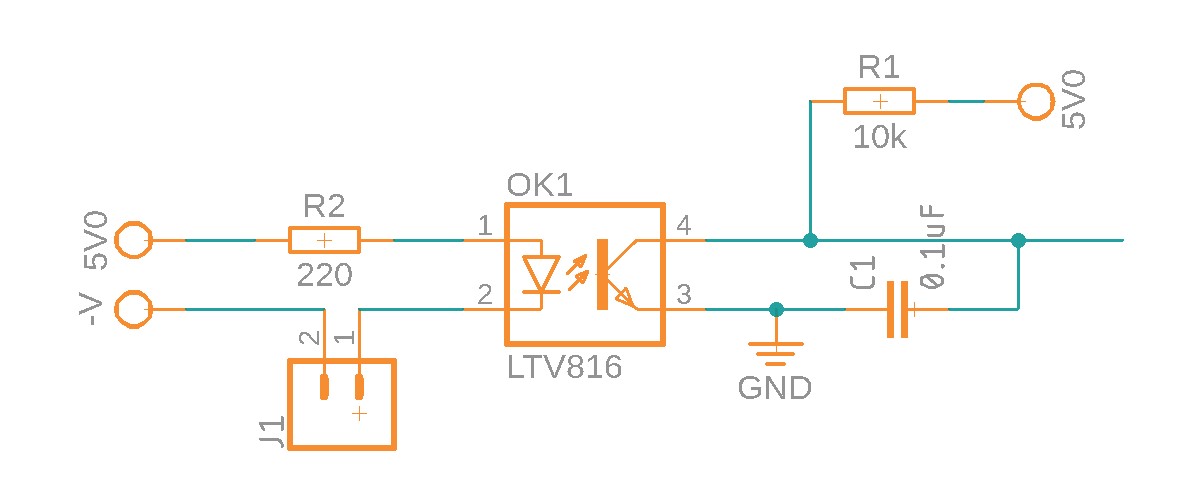

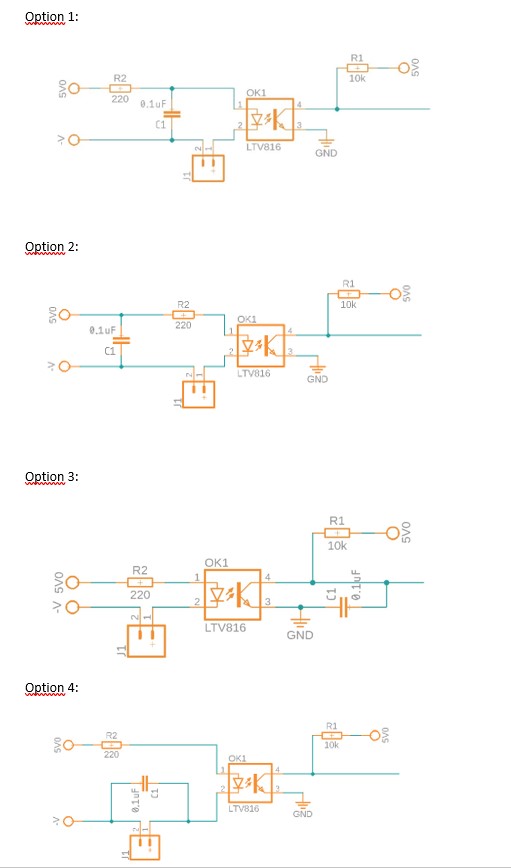

我又加了一个选项——4。我想就这些吧。目前，我倾向于将 3 和 4 结合起来。你怎么认为？

很明显我没有足够的理论知识。

只有上面的选项 4 有意义。
电容器的唯一原因是短路开关的弹跳。
它唯一可以做到的地方就是直接平行于开关，

我读到你在 arduino 上使用这个电路，使用 pinMode ( pinNumber , INPUT_PULLUP ); 并在选项 4 的原理图中丢失 10K 上拉电阻 R1。

谢谢@RonaldDegenkamp. INPUT_PULLUP 可靠吗？它在纳米上工作吗？我从来没有用过它。我总是使用带有附加电阻的经典输入。
我将使用 grbl，但不确定它是否使用 pinMode（pinNumber、INPUT_PULLUP）。或者，也许我可以将其设置为以这种方式工作。必须检查。

INPUT_PULLUP 是最可靠的方法，适用于 nano。
GRBL 在所有输入引脚上使用 INPUT_PULLUP，除了连接板载 LED 的 13（在 UNO 上）

光耦合器开关侧的 5v 电源和相关 GND 必须是单独的电源，否则没有隔离。这必须是一个完全独立的供应。
