数字输出控制

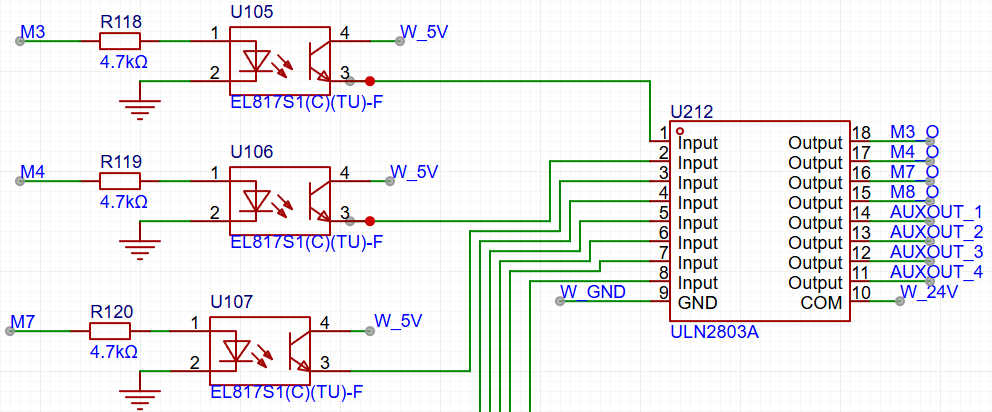

控制板的所有输出口都由光耦+ULN2803A驱动,

集电极开漏输出,输出电流高达500MA,故可以直接驱动继电器或者电磁阀,

有哪些输出口? #

⭐:4路额外数字输出(以丝印OUT0,OUT1,OUT3,OUT4标识)

⭐:M3

⭐:M4

⭐:M7

⭐:M8

控制继电器 #

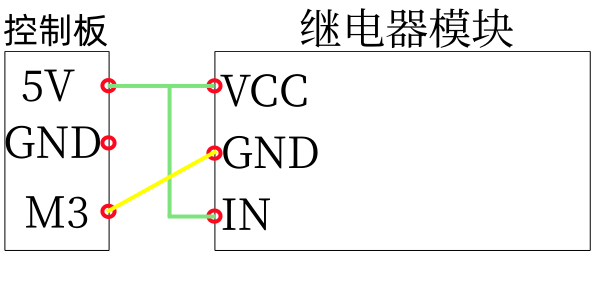

下面以市面常见的5V继电器模块,以M3命令控制继电器的开关

线路连接好后,在MDI处输入M3S100,点击执行即可听到继电器吸合的声音,

如果是12V或者24V的继电器,只需要将VCC和IN共同连接到12V或者24V即可,

额外数字输出控制 #

对于4路额外数字输出,丝印OUT0,OUT1,OUT3,OUT4,

由标准的M62 – M65 G代码控制,

• M62 P- – 以运动同步方式打开的数字输出。P字指定数字输出编号。
• M63 P- – 以运动同步方式关闭的数字输出。P字指定数字输出编号。
• M64 P- – 立即打开数字输出。P字指定数字输出编号。
• M65 P- – 立即关闭数字输出。P字指定数字输出编号。
