本控制板的手轮接口是采用RS232单接收通信的,与市面上的手轮不同,
故仅支持本店所出售的手轮,
本店有2款手轮出售,区别是一款为3D打印款外壳+普通线,另一个是注塑外壳+弹簧线,

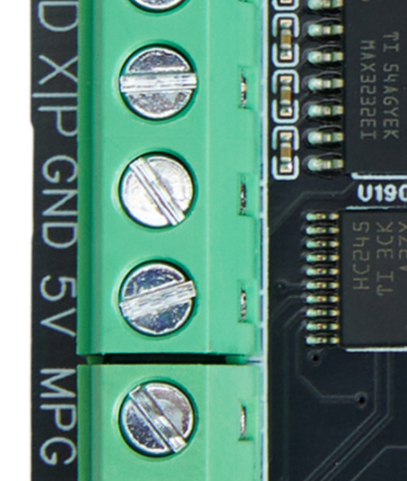

红色线连接控制板的5V,
黑色线连接控制板的GND,
剩余一根连接控制板的MPG接口即可,
建议在关闭控制板外部24V电源供电的情况下进行手轮的接线,否则有极小概率会造成RS232芯片损坏

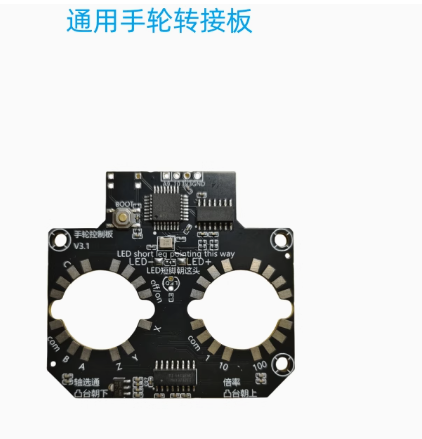

如果您原来有手轮,可以购买本店出售的通用手轮转接板,
跟原来的手轮接法一样,把各轴选择,倍率选择,编码器AB焊接在转接板上,再按上面的教程把5V,GND,MPG接到控制板即可,
相当于完成了一次转接
