端子说明 #
目前PI_CNC控制板对应的脱机屏暂未推出,
如果你需要自己连接串口屏研究开发,这里作出一些说明,

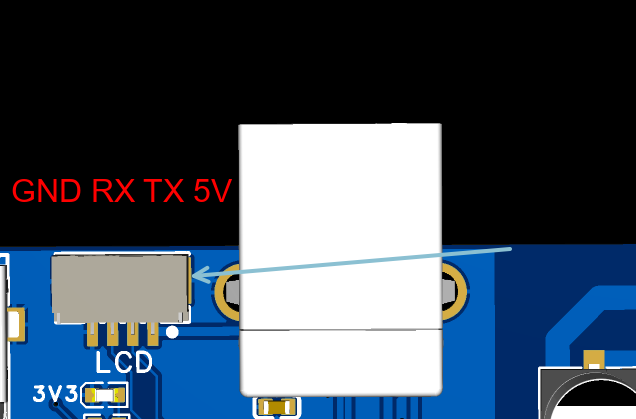

串口接口位于此处,GH1.25 4P端子,
从左到右为GND RX TX 5V,
由于脱机屏暂未推出,此端子未焊接,
如果要使用串口通信,需要自己按教程刷普通串口的固件,
当然如果你的串口屏是linux的,支持cdc-acm,也就是USB虚拟串口,也是可以插USB的,
电源说明 #
控制板内部总共需要2个电源,
一个是通过AMS1117-3.3V 将5V转为3.3V提供给单片机引脚,以及数字隔离器,
一个是通过TLV74311 将5V转为1.1V提供给单片机内核供电,

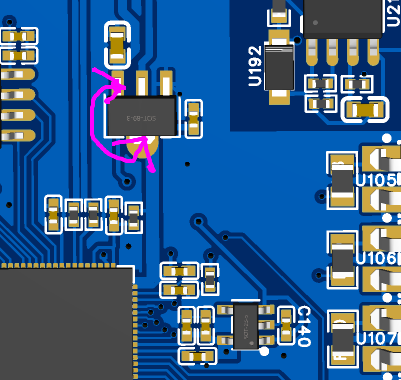

如果你的串口屏没有引出5V接口输出,只有3.3V,
可将5V连接到3.3V,这样只需要提供3.3V电源了,
(好像这样就不能再插USB口,插上USB的话就会有5V供电,应该会和3.3V短路,)
当然这里是不推荐的做法,最好还是提供5V为好
最后,本控制板采用双电源+高速数字隔离器/光耦, 是真正的隔离,而非共地的假隔离,
所以对于提供给控制板内部的电源和外部的24V电源应该是2个独立不共地的,
可以根据自己的需要购买ac转dc的电源模块,也就是220V转5V
或者dc转dc的,也就是24V转5V的,这样从最终用户角度来看只需要一个24V电源,
