V4-输出口控制继电器

控制器的通用输出口采用光耦+uln2803A输出,

集电极开漏输出,输出电流高达500MA,故可以直接驱动继电器或者电磁阀,

有哪些输出口? #

⭐:11路额外数字输出(以丝印O1或者AUXOUT标识)

⭐:M3

⭐:M4

⭐:M7

⭐:M8

控制继电器 #

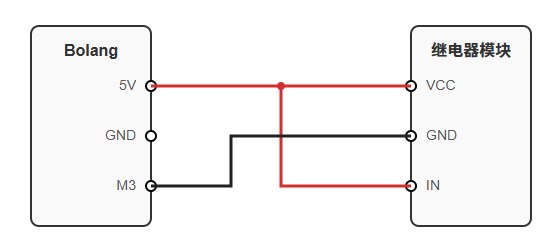

下面以市面常见的5V继电器模块,以M3命令控制继电器的开关

线路连接好后,在MDI处输入M3S100,点击执行即可听到继电器吸合的声音,

如果是12V或者24V的继电器,只需要将VCC和IN共同连接到12V或者24V即可,
