V4-连接手轮

对于控制器手轮,只支持本店的手轮,

他是采用RS232单向串口通信的,一共3根线即可工作,

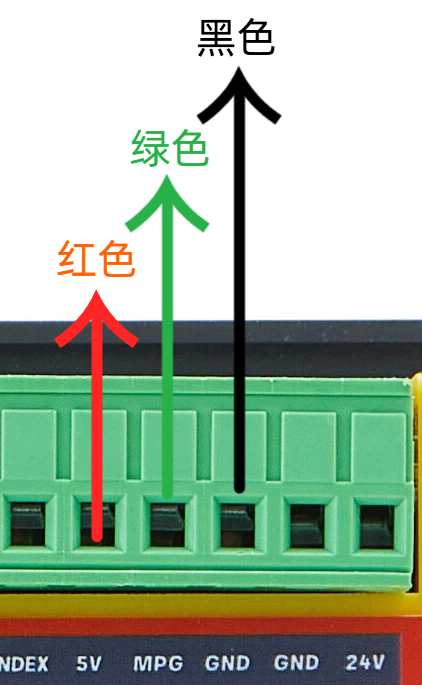

红色5V和黑色GND 为手轮供电,连接到控制器任意5V和GND即可,

绿色线或者剩余的一根线连接到MPG接口即可,

建议在控制器无电的情况连接,带电插接有极小概率损坏sp3232芯片造成手轮无法工作,

如果您原来有手轮,可以购买本店出售的通用手轮转接板,

跟原来的手轮接法一样,把各轴选择,倍率选择,编码器AB焊接在转接板上,再按上面的教程把5V,GND,MPG接到控制板即可,

相当于完成了一次转接
